Çalışma Modları ve Kullanım

Gecikme tüm hatlar için ortaktır; başka bir hattaki ikinci aktivasyon veya manuel buton ≥44 mA @ 24 V ise gecikme atlanır.

  Akım Eşik Değerleri (Hat Ä°zleme)

  Çıkışlar & Röle Yapısı

Opsiyonel FD4201 ile RS-485 ağ bağlantısı ve hat başına ek kuru kontak çıkışları sağlanabilir.

  Kablolama, EOL ve Hat Önerileri

“Dedektör çıkarıldı” denetimi için uçlarda 1N5819 diyot yönlendirmesi; manuel buton tepki akımı ≥ 44 mA @ 24 V.

  Güç Beslemesi, Akü ve Ortam Koşulları

• Şebeke: 220/230 VAC, 50/60 Hz (ayrı sigorta hattı önerilir).
• Yedek Akü: 2×12 V seri; maks. 7 Ah (1,2 Ah / 4,5 Ah da kullanılabilir).
• Harici besleme: +24 V terminalinden toplam ≤ 1,2 A.
• Çalışma Sıcaklığı: –5 °C ~ +40 °C; Nispi Nem: ≤ %93.
• Depolama: 5 °C ~ 35 °C; Taşıma: –10 °C ~ +50 °C.

  Kurulum – Özet Adımlar

1. Ön kapağı açın, PCB’yi üst klipslerden serbestleyip alt klipslere bırakın.
2. Duvar montajını yapın (arkada ~7 mm hava boşluğu, kontrol yüksekliği ≈1,8 m).
3. Saha hatlarını bağlayın; şebekeyi en son bağlayın.
4. Aküleri seri (+/–) doğru polariteyle yerleştirin.
5. DIP ve gecikme ayarlarını (0–7 dk) yapın.
6. Hat uçlarını 3,0 kΩ ile sonlandırın (boş hatlar dahil).
7. Energize edin; LED self-test sonrası normal çalışma.

  Ä°ndirilebilir UniPOS Teknik Dökümanları ve Katalogları

Bu sayfadaki özet ve tablolar, ürün kullanım kılavuzundaki teknik bilgilere göre hazırlanmıştır. Detaylı elektrik ve montaj şemaları için ilgili PDF kılavuzları inceleyiniz.

  EN54 Uygunluğu & Avrupa Üretimi

FS4000/8, EN54-2 ve EN54-4 standartları ile tam uyumludur. Ürünlerimiz Avrupa’da üretilmektedir ve Avrupa standartlarına tam uyumludur.

  Konvansiyonel Yangın Alarm Paneli Nedir?

Konvansiyonel yangın alarm paneli, yangın algılama sistemlerinde en yaygın kullanılan kontrol paneli türlerinden biridir. Bu sistemlerde her yangın zonu ayrı bir kablo hattı ile panele bağlanır ve belirli sayıda dedektör veya manuel ihbar butonu bu hat üzerinde çalışır. Bir dedektör veya buton yangını algıladığında, panel ilgili zonun LED göstergesini yakar ve siren/uyarı çıkışlarını tetikler. Böylece yangının hangi bölgeden geldiği kolayca tespit edilir.

Konvansiyonel paneller, altyapısı basit, maliyeti düşük ve kurulumu kolay olduğu için küçük ve orta ölçekli projelerde tercih edilir. Özellikle okullar, apartmanlar, küçük iş yerleri, depolar ve tek katlı ticari binalar için idealdir.

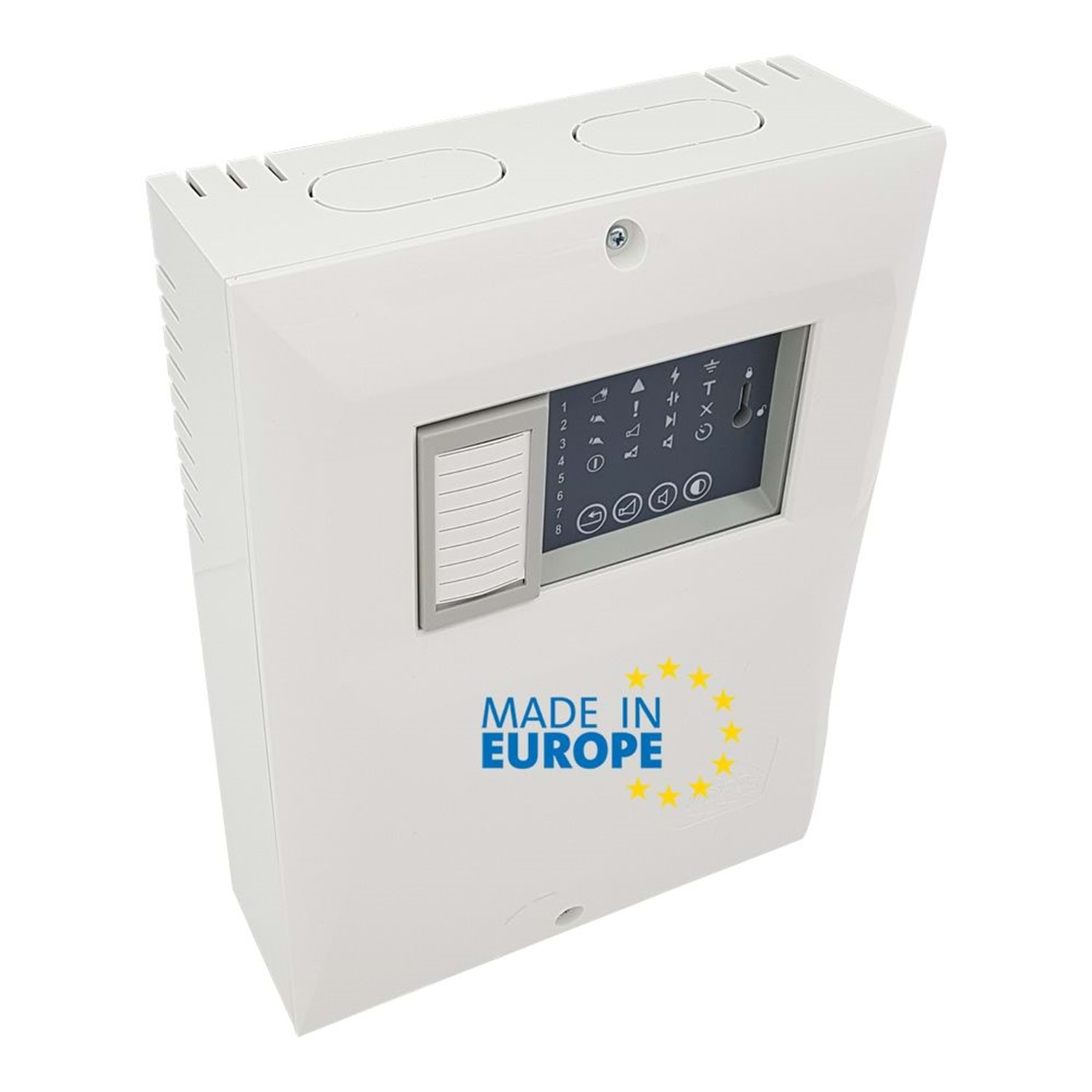

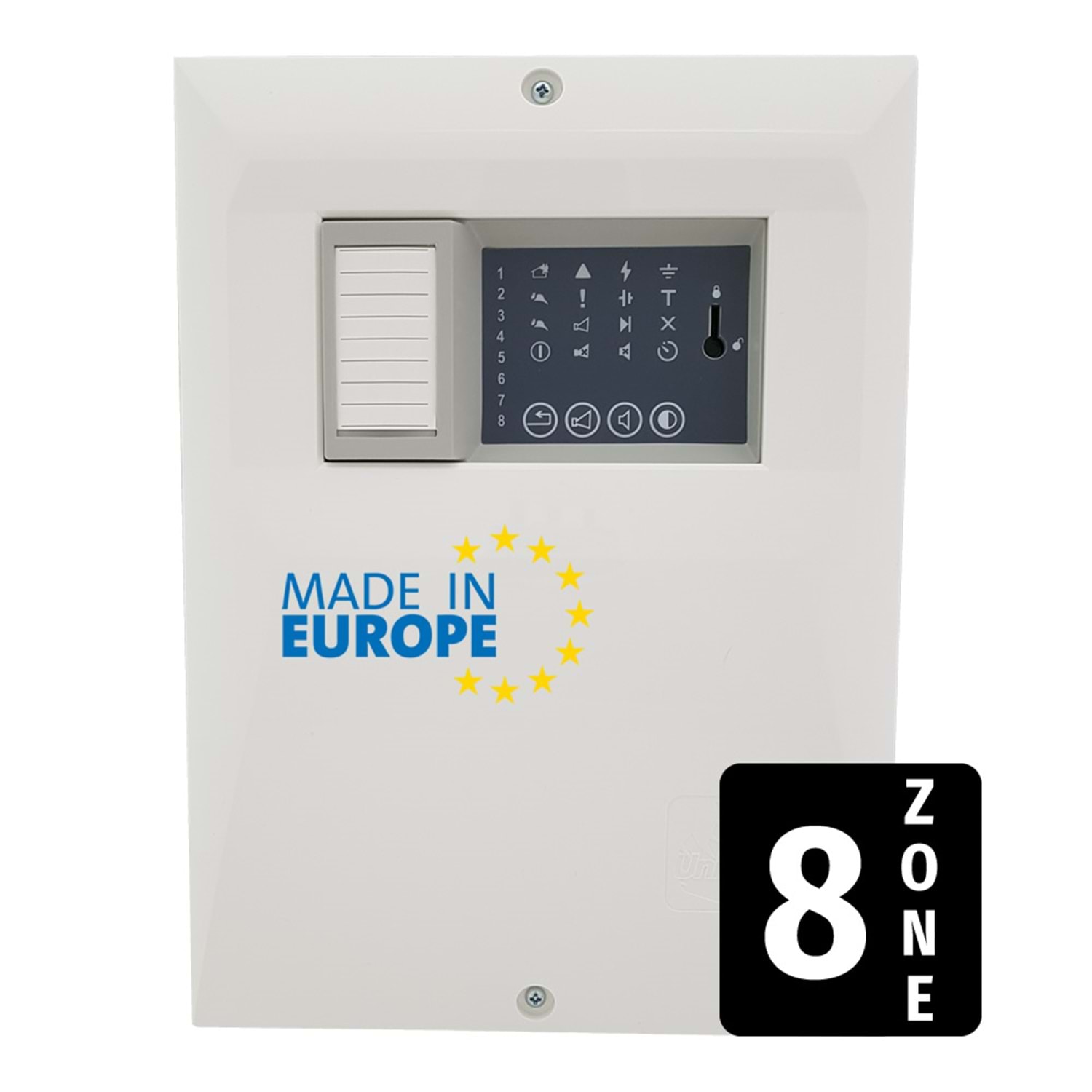

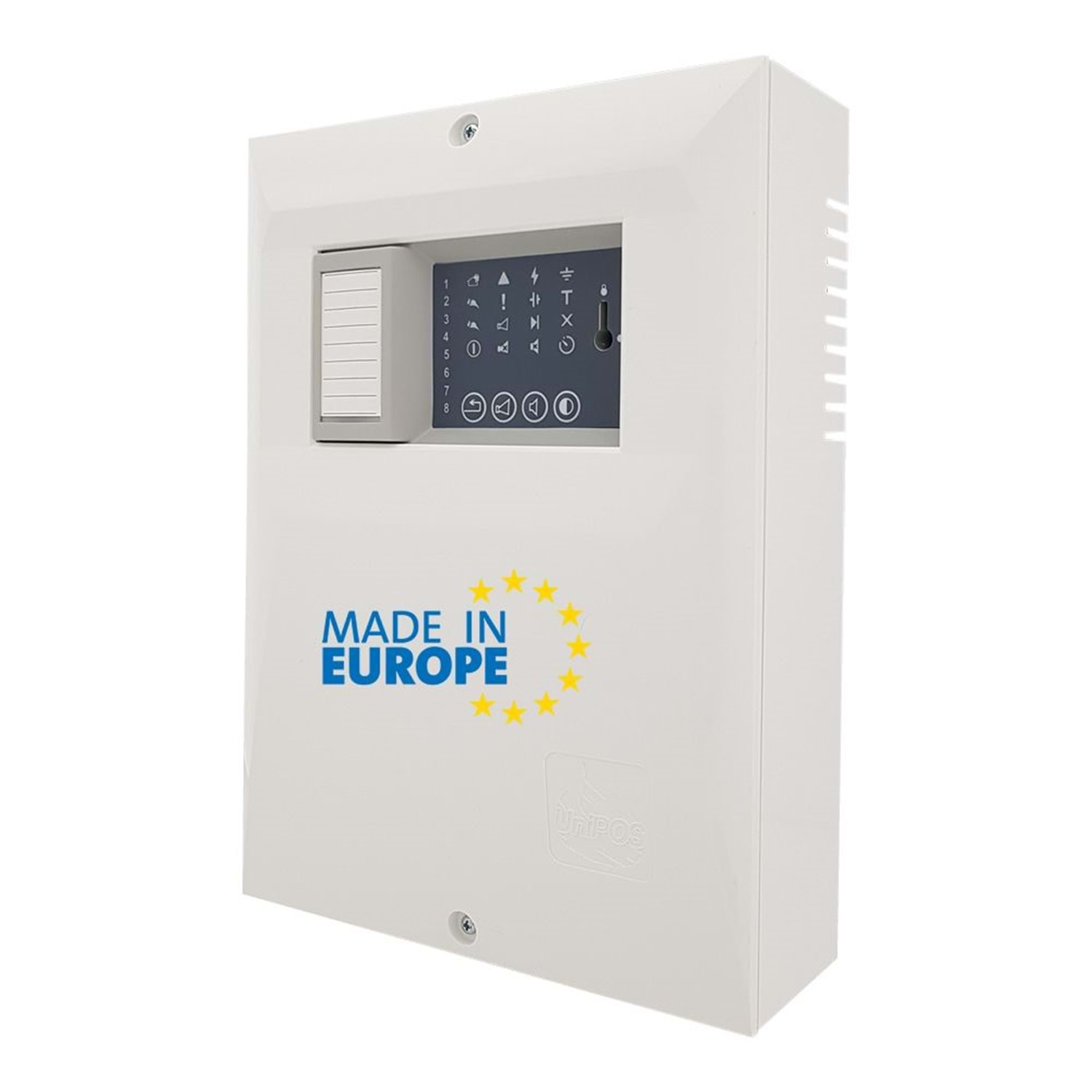

  UniPOS FS 4000/8 Modelinin Öne Çıkan Özellikleri

• 8 bağımsız yangın zonu ile 256 adede kadar dedektör destekler (her hatta 32 dedektör).
• EN54-2 ve EN54-4 sertifikalı, Avrupa üretimi yüksek kalite standartlarına sahip.
• Yangın, arıza ve devre dışı durumları için ayrı LED göstergeler ve sesli uyarılar.
• Gecikme fonksiyonu (0–7 dakika) ile yanlış alarmları önleyebilme.
• Ä°ki izlemeli alarm çıkışı ve yangın/arıza röleleri ile bina otomasyonuna kolay entegrasyon.
• RS-485 arayüzü ile genişleme ve uzaktan kontrol imkânı.

  Kullanım Alanları

Konvansiyonel yangın alarm panelleri, aşağıdaki mekânlarda yaygın olarak kullanılır:

• Okullar ve üniversite kampüsleri
• Hastaneler, klinikler ve sağlık merkezleri
• Otel ve konaklama tesisleri
• Restoranlar, kafeler ve eğlence mekânları
• Fabrikalar, atölyeler ve üretim tesisleri
• Depolar, lojistik merkezleri
• Çok katlı konut projeleri

  Konvansiyonel Sistemlerin Avantajları

• Uygun maliyet: Adresli sistemlere göre daha ekonomik çözümler sunar.
• Kolay kurulum: Basit kablolama ve montaj gerektirir.
• Bakım kolaylığı: Zon bazlı test ve arıza tespiti hızlı yapılır.
• Yedek parça bulunabilirliği: Piyasada uyumlu dedektör ve buton çeşitleri fazladır.

  Bakım ve Test Önerileri

Yangın algılama sistemlerinin güvenilir çalışması için düzenli bakım şarttır. Konvansiyonel panellerde bakım sırasında şu adımlar önerilir:

• Her zonun dedektör ve butonlarının periyodik test edilmesi
• Siren ve uyarı cihazlarının çalışma durumunun kontrolü
• Yedek akülerin voltaj ve kapasite ölçümlerinin yapılması
• Kablolama ve bağlantı noktalarının gevşeme/korozyon kontrolü
• Panel üzerindeki olay kayıtlarının incelenmesi

  Doğru Panel Seçimi İçin Ä°puçları

Yangın alarm paneli seçiminde şu kriterlere dikkat edilmelidir:

• Zon sayısı: Bina büyüklüğüne ve bölgelere ayrım ihtiyacına göre seçilmelidir.
• Uyumluluk: Kullanılacak dedektör ve buton markaları ile tam uyumlu olmalı.
• Sertifikalar: EN54 gibi uluslararası güvenlik standartlarına uygun olmalı.
• Genişleme imkânı: Ä°leride zon sayısını veya çıkış kapasitesini artırma opsiyonu olmalı.
