WiFi 80GHz Radar Teknolojili Kablosuz Sıvı Seviye Sensörü

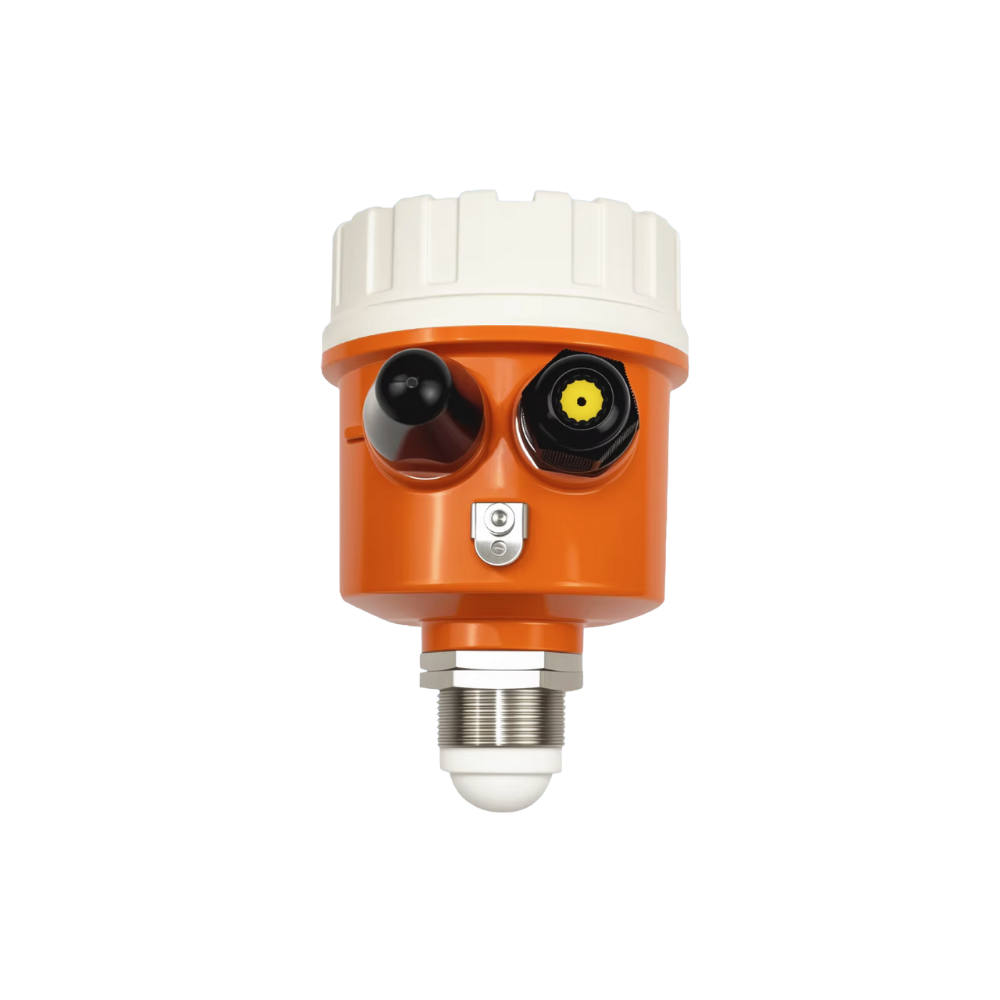

WSS-05 – 80GHz Radar Teknolojili Kablosuz Sıvı Seviye Sensörü

WSS-05, endüstriyel seviye ölçüm hassasiyetini akıllı izleme sistemleriyle birleştiren, 80GHz mmWave radar teknolojisine sahip temassız kablosuz sıvı seviye sensörüdür.
Su depoları, kimyasal tanklar, yakıt ve sıvı izleme uygulamalarında yüksek doğruluk, uzun ömür ve kararlı ölçüm sağlar.

80GHz Radar Sensör Teknolojisi

WSS-05, sıvı yüzeyine 80GHz yüksek frekanslı elektromanyetik dalgalar göndererek, geri dönüş süresini ölçer ve bu sayede sıvı seviyesini hesaplar.
Bu yöntem, ultrasonik sensörlere kıyasla çok daha stabil ve çevresel etkilere karşı dayanıklıdır.

Teknolojinin Sağladığı Avantajlar

• Yüksek Hassasiyet
  ±2 mm ölçüm doğruluğu ile profesyonel ve endüstriyel kullanım için uygundur.

• Dar Görüş Açısı (FOV)

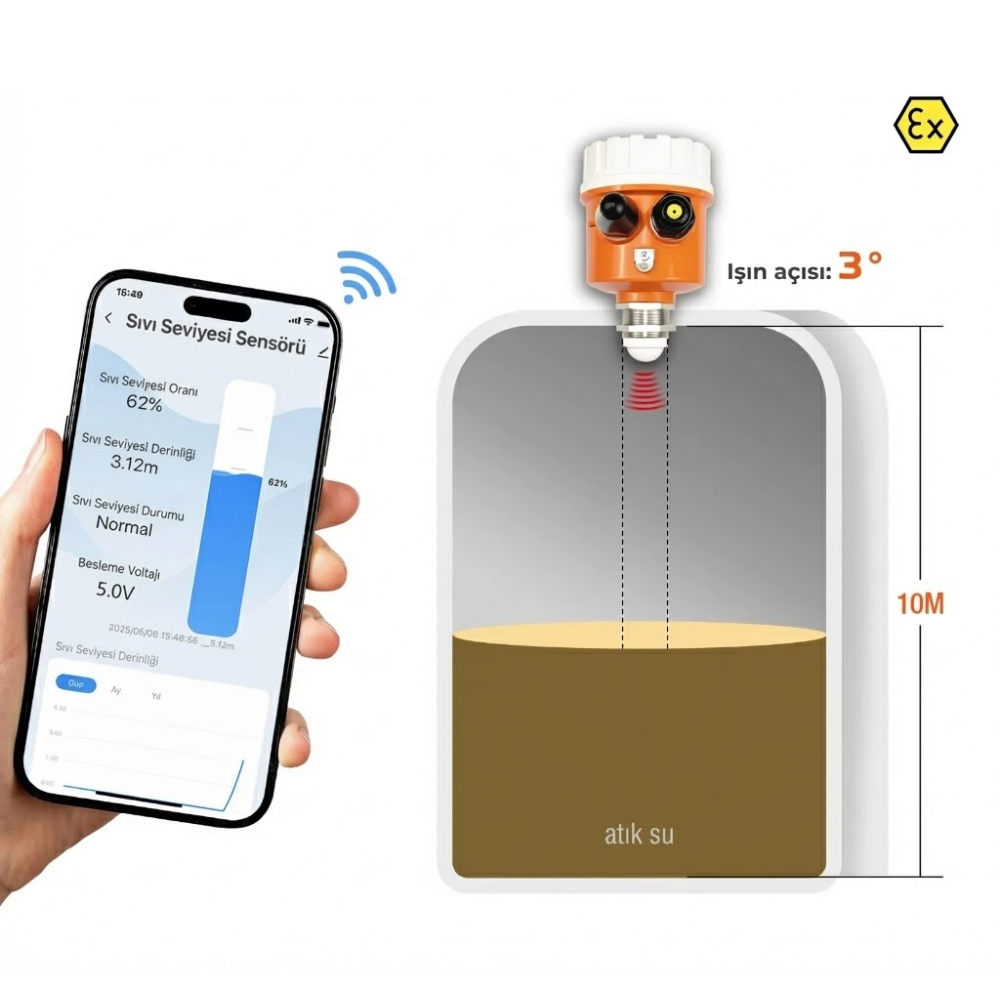

  ±3° dar sinyal açısı sayesinde dar ve derin tanklarda yan duvarlardan gelen yalancı ekolar engellenir.

• Temassız Ölçüm
  Sıvıyla temas etmez; korozyon, tortu, köpük ve kimyasal etkilerden zarar görmez.

• Zorlu Ortam Dayanımı
  Buhar, toz, sıcaklık değişimleri ve tank içi basınç ölçüm performansını etkilemez.

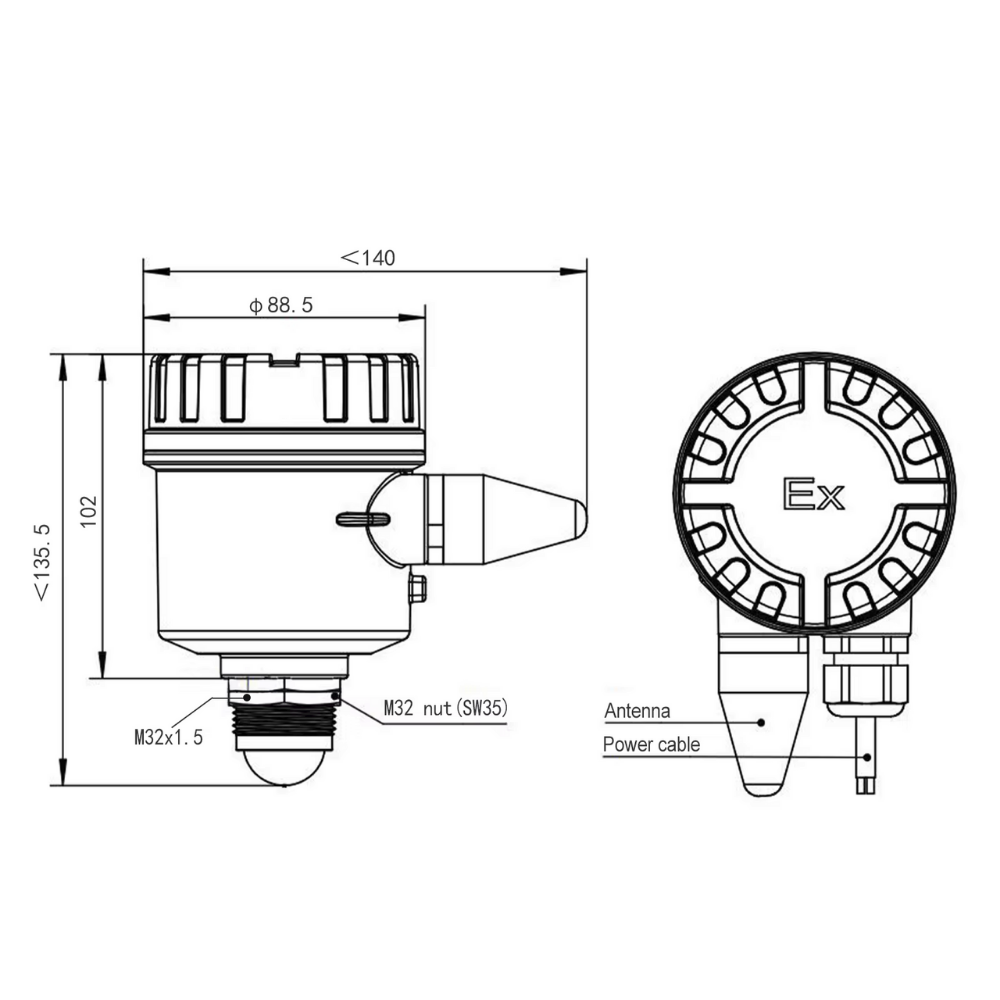

WSS-05 Teknik Özellikler

Akıllı Uygulama ve İzleme Özellikleri

WSS-05, Tuya Smart ve Smart Life uygulamalarıyla tam uyumludur.

Uygulama üzerinden:

• Sıvı Seviyesi ve Derinlik
  Tank içindeki net sıvı yüksekliği (metre cinsinden)

• Doluluk Oranı (%)
  Tankın toplam kapasiteye göre doluluk yüzdesi

• Besleme Voltajı Takibi
  Sensörün anlık çalışma voltajı

• Alarm Tanımlama

  • Full Alarm (Üst Seviye)

  • Low Alarm (Alt Seviye)
    Belirlenen eşiklerde mobil bildirim gönderimi

• Cihaz Paylaşımı
  Tank verilerinin diğer kullanıcılarla paylaşılması

Kurulum ve Seviye Ayarları (Uygulama Üzerinden)

Kurulum sırasında aşağıdaki parametreler tanımlanır:

• A – Kurulum Yüksekliği
  Sensör ile tank tabanı arasındaki mesafe

• B – Maksimum Sıvı Derinliği
  Tankın alabileceği maksimum sıvı yüksekliği

• C – Anlık Sıvı Seviyesi
  Ölçülen mevcut sıvı yüksekliği

Alarm yüzdesi hesaplaması:
C / B × 100

Örnek:
A = 4 m
B = 3 m
C = 2 m
Doluluk = %67 → Full Alarm

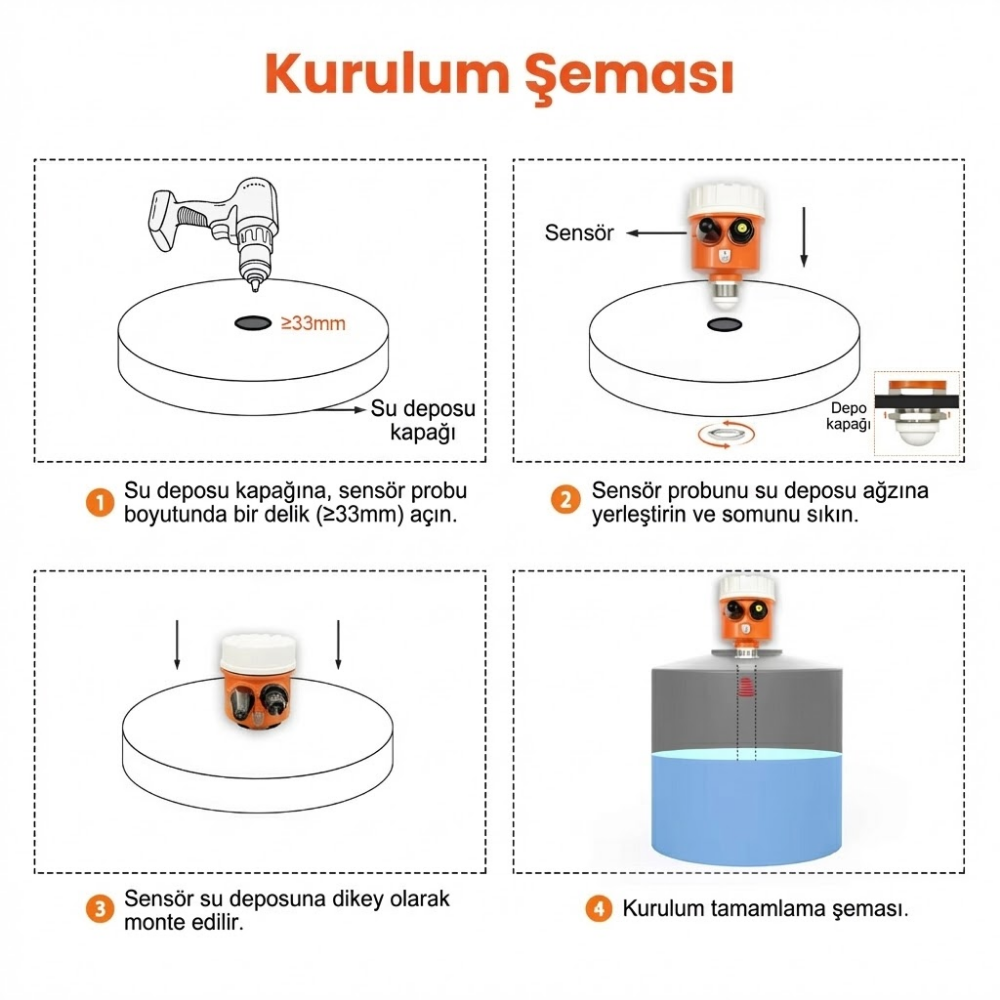

Kritik Montaj ve Ağ Notları

1. Dikey Montaj Zorunludur
   Sensör sıvı yüzeyine tam dik bakmalıdır.

2. Giriş Noktalarından Uzak Kurulum
   Dolum boruları ve türbülanslı bölgelerden uzak monte edilmelidir.

3. Tank Duvarına Çok Yakın Olmamalı
   Yalancı radar yansımaları oluşabilir.

4. Ağ Kurulumu

   • Telefonun WiFi ve Bluetooth’u açık olmalıdır

   • Sadece 2.4GHz WiFi desteklenir

   • İlk bağlantı için reset tuşuna 5 saniye basılı tutulur

LED Durumları:

• Hızlı yanıp sönme → WiFi yapılandırma modu

• Sabit yanık → WiFi bağlı

• Yavaş yanıp sönme → WiFi bağlantısı yok
