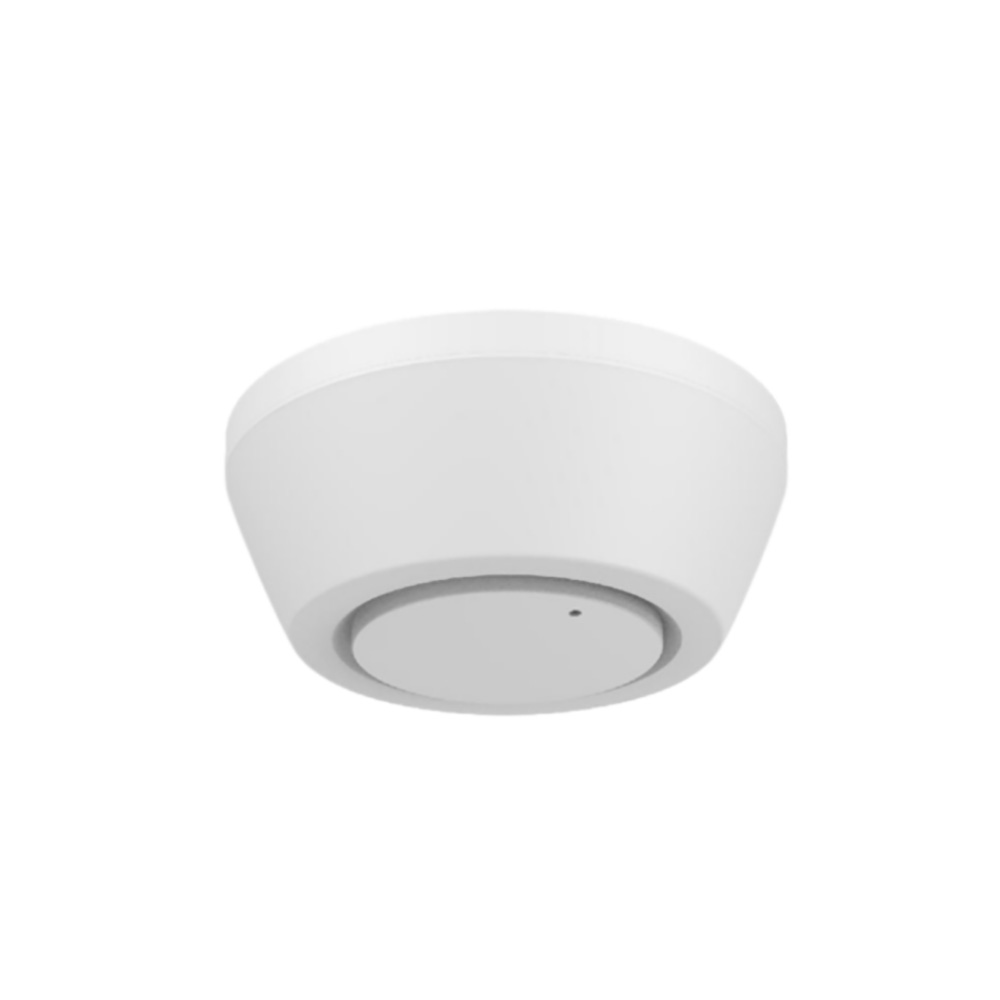

Zigbee 24 Ghz Sıva Üstü İnsan Varlığı Sensörü

ZİS-04 Zigbee İnsan Varlığı Sensörü

ZİS-04, 24GHz radar tabanlı gelişmiş algılama teknolojisi ile donatılmış, yalnızca hareketi değil sabit duran insan varlığını da algılayabilen yeni nesil bir Zigbee insan varlığı sensörüdür. Akıllı evlerden ticari binalara kadar geniş bir kullanım alanında, konforu artırırken enerji tüketimini azaltmak için özel olarak tasarlanmıştır.

Geleneksel PIR hareket sensörlerinin algılayamadığı mikro hareketleri (nefes alma, küçük vücut salınımları gibi) hassas bir şekilde tespit ederek, ortamda gerçekten bir insan olup olmadığını güvenilir şekilde belirler.

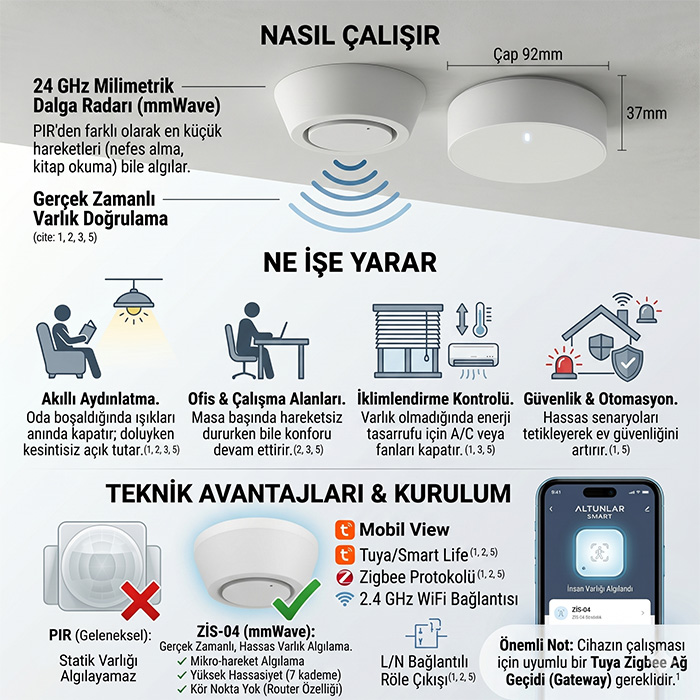

Gelişmiş Radar Algılama Teknolojisi

Bu akıllı sensör, 24GHz radar frekansı kullanarak çalışır. Gelişmiş radar teknolojisi sayesinde:

• Hareket eden kişiler anında algılanır.

• Hareketsiz duran kişiler (kitap okuyan, çalışan vb.) hassasiyetle tespit edilir.

• Uzun süre oturan veya uyuyan kişiler algılanmaya devam eder.

• Evcil hayvan veya hava akımı gibi dış etkenlerden kaynaklı yanlış tetiklemeler minimuma indirilir.

Radar teknolojisi, eski nesil PIR sensörlerde sıkça yaşanan ve can sıkan “hareket yok → ışıkları kapat” problemini tamamen ortadan kaldırır.

Zigbee 24 Ghz Sıva Üstü İnsan Varlığı Sensörü

Zigbee Tabanlı Güvenilir Kablosuz İletişim

Sensör, gücünü Tuya Zigbee protokolünden alır. Bu sayede şu avantajları sunar:

• Düşük gecikme süresi ile anlık tepki hızı

• Stabil ve güvenilir kablosuz bağlantı performansı

• Düşük güç tüketimi

• Zigbee ağında router (yönlendirici) cihazlar üzerinden geniş kapsama alanı

Ürün; Tuya Smart ve Smart Life uygulamaları ile tam uyumludur. Zigbee destekli tüm akıllı ev sistemlerine saniyeler içinde kolayca entegre edilir.

Bölgesel (Sol / Sağ) Algılama Özelliği

Cihaz, algılama alanını isteğe bağlı olarak sol ve sağ bölgeler olarak ayırabilme yeteneğine sahiptir.

• Sadece sol bölge algılama

• Sadece sağ bölge algılama

• Tüm alanı kapsama

Bu esnek özellik sayesinde özellikle; koridorlar, masa üstü çalışma alanları, yatak başı uygulamaları ve ofis bölmeleri gibi noktalarda harici alanlardan kaynaklı istenmeyen tetiklenmeler kolayca engellenir.

Dahili Işık (Lüks) Sensörü

Sensör, 0 – 1200 lüks aralığında ortamın anlık aydınlık düzeyini ölçebilir. Bu akıllı özellik sayesinde:

• Gündüz hava aydınlıkken ışıkların boş yere açılması engellenir.

• Hava karardığında (akşam saatlerinde) otomasyonlar otomatik olarak devreye girer.

• Gün ışığına tam duyarlı, tasarruflu senaryolar oluşturulur.

Ayrıca mobil uygulama üzerinden lüks telafisi (çarpan) ayarı yapılarak, ölçüm hassasiyeti kurulduğu ortama göre kolayca optimize edilebilir.

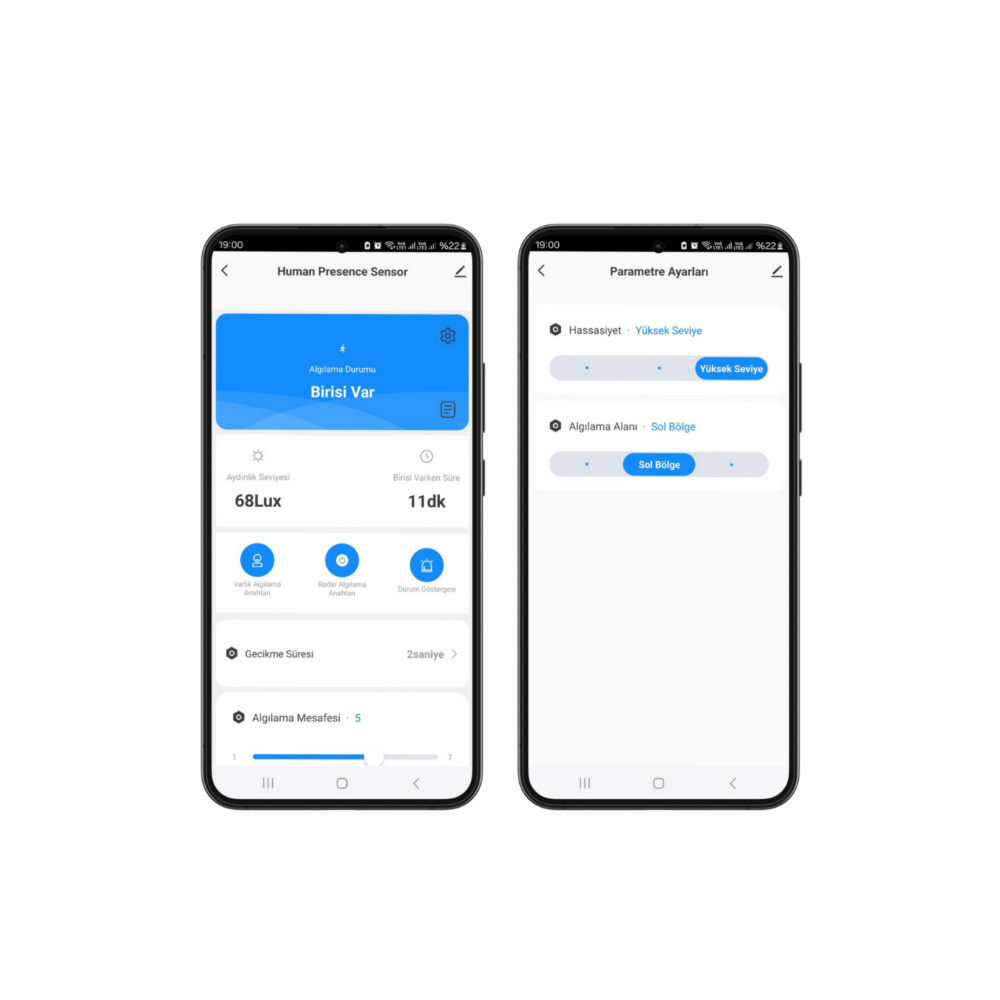

Uygulama Üzerinden Gelişmiş Kontroller

Tuya Smart / Smart Life uygulaması üzerinden cihazın tüm gelişmiş parametrelerini kişiselleştirebilirsiniz:

• Algılama ve Performans Ayarları: * 7 kademeli hassasiyet ayarı

  • Hareket algılama mesafesi (Maksimum 5,5 metre)

  • Statik (hareketsiz) varlık algılama mesafesi (Maksimum 4 metre)

• Zamanlama ve Senaryo Verileri:

  • Alanın dolu kalma süresi takibi

  • Alanın boş kalma süresi takibi

  • Gecikme süresi ayarı (2 saniyeden 3600 saniyeye / 1 saate kadar)

• Bölge ve Işık Kontrolleri:

  • Sol / sağ bölge seçimi ve yönetimi

  • Lüks (ışık) değerine göre akıllı otomasyon

  • Lüks telafisi (ölçüm çarpanı) yapılandırması

Elektriksel ve Teknik Özellikler

• Çalışma Voltajı: AC 90–260V, 50/60Hz (Doğrudan şebeke elektriği)

• Radar Frekansı: 24 GHz – 24,25 GHz

• İletim Gücü: Maks. 5 dBm

• Hareket Algılama Mesafesi: Maks. 5,5 metre

• Statik Varlık Algılama Mesafesi: Maks. 4 metre

• Önerilen Montaj Yüksekliği: 3 metre

• Maksimum Montaj Yüksekliği: 4 metre

• Gecikme Süresi: 2 – 3600 saniye arası ayarlanabilir

• Işık Ölçüm Aralığı: 0 – 1200 lüks

Fiziksel Yapı ve Donanım

• Çap: ~92,23 mm

• Yükseklik: ~36,93 mm

• Montaj Tipi: Tavan montajı (Sıva üstü şık kasa)

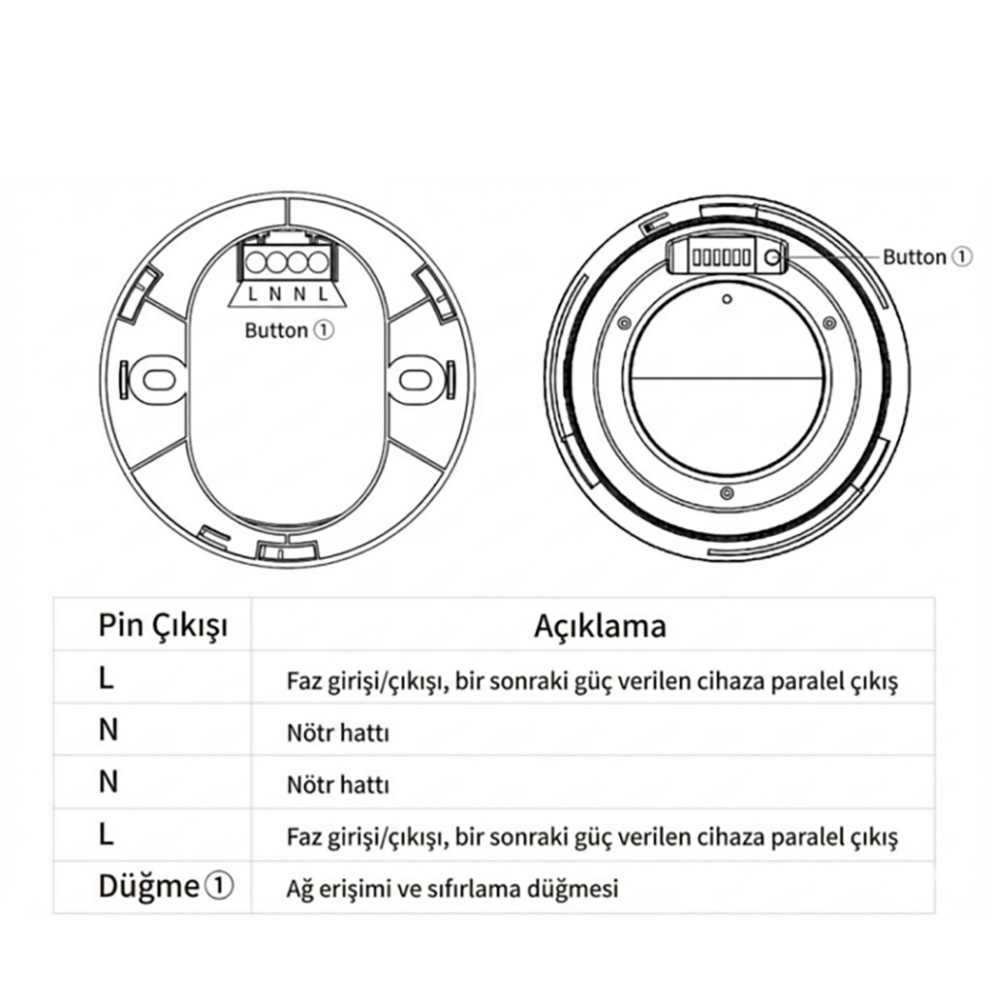

Kablo Bağlantıları

• L: Faz girişi (Paralel çıkış destekli röle bağlantısı)

• N: Nötr bağlantı hattı

Buton ve LED Gösterge İşlevleri

Cihaz üzerindeki tek buton ile:

• Ağ eşleştirme modu başlatılabilir.

• Reset / fabrika ayarlarına döndürme işlemi yapılabilir.

LED Durum Bildirimleri:

• Enerji verildiğinde: 5 saniye boyunca sabit yanar.

• Ağ eşleşme modunda: 3 dakika boyunca hızlıca yanıp söner.

• Algılama sırasında: Kişi ilk algılandığında 1 kez yanar; varlık devam ettiği sürece her 5 saniyede bir hafifçe yanarak geri bildirim verir.

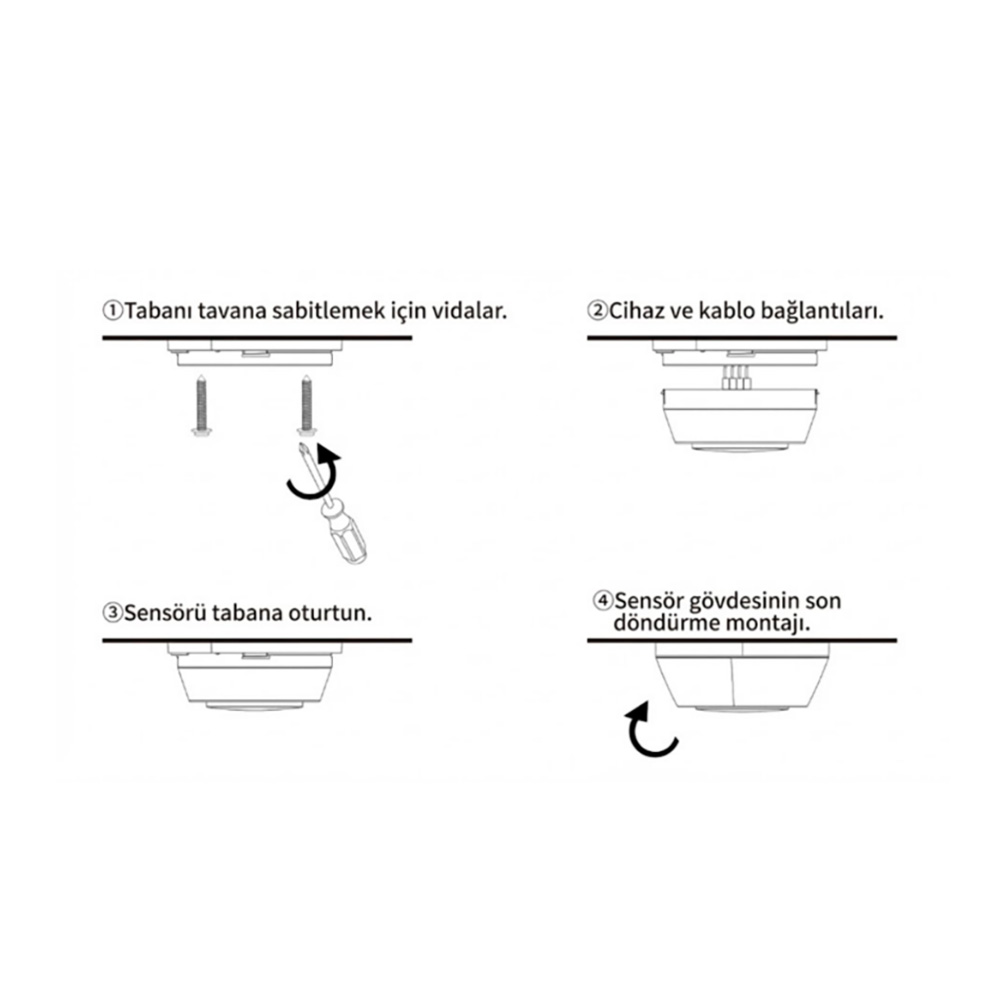

Kurulum ve Güvenli Kullanım Uyarıları

1. Hatalı algılamaların önüne geçmek için cihaz, klima ve egzoz fanlarından en az 50 cm uzaklıkta monte edilmelidir.

2. 24GHz radar sinyalleri ince ahşap ve cam yüzeylerden geçebileceği için montaj alanı arkasındaki hareketler hesaba katılmalıdır.

3. Sensörün tam önünde sinyali kesecek geniş metal yüzeyler bulunmamalıdır.

4. Cam ve parlak fayans gibi yansıtıcı alanların yoğun olduğu yerlerde algılama mesafesi uygulama üzerinden biraz düşürülmelidir.

5. Aynı ortamda birden fazla radar sensör kullanılacaksa, cihazların birbirini etkilememesi için aralarında en az 2,5 metre mesafe bırakılmalıdır.

Kullanım Alanları

• Akıllı ev ve oda otomasyon sistemleri

• Ofisler, çalışma alanları ve toplantı odaları

• Oteller, koridorlar ve konaklama tesisleri

• Ortak kullanım alanları ve lavabolar

• Enerji tasarrufu ve yeşil bina odaklı bina otomasyonları

Özetle ZİS-04; sadece anlık hareketleri değil, odadaki gerçek insan varlığını algılar. Akıllı ev otomasyonlarınızda maksimum konfor sunarken, gereksiz enerji tüketimini tamamen sıfıra indirir.
