FD 7203 Nedir?

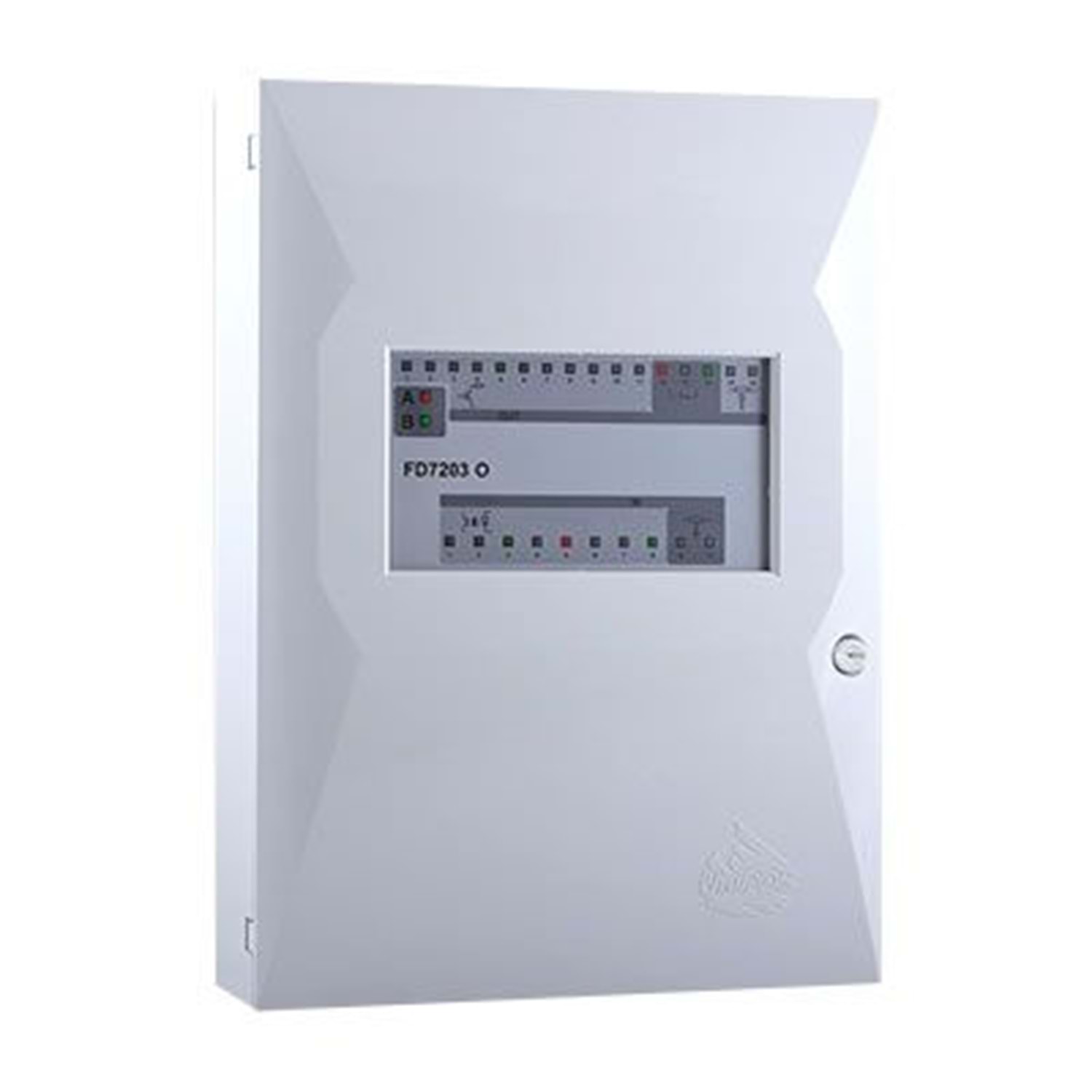

FD 7203; adresli yangın alarm sistemlerinde harici cihazların izlenmesi (girişler) ve kontrol edilmesi (çıkışlar) amacıyla kullanılan, adreslenebilir I/O kontrol modülüdür. “10 giriş / 16 çıkış” sürümü; fanlar, damperler, asansörler, manyetik kapı tutucular, yönlendirme tabelaları, siren/flasher grupları ve gaz kesme vanaları gibi çok sayıdaki yükün aynı nokta üzerinden yönetilmesini sağlar.

•  Her kanal ayrı ayrı programlanır, sebep–sonuç senaryolarına atanır.
•  Sinyal ve haricî besleme hatlarında kısa devre izolatörü bulunur.
•  Genel amaçlı I/O modülü olarak veya mimic / itfaiyeci panel arayüzü olarak kullanılabilir.

 Nerelerde Kullanılır?

•  AVM, otel, hastane, kampüs, havaalanı ve endüstri tesisleri
•  Yüksek katlı konut/ofis blokları, otoparklar, depo ve lojistik alanlar
•  BMS entegrasyonu gereken akıllı bina uygulamaları

 Tipik Senaryolar

•  Yangında damper kapat, duman egzoz fanını çalıştır, taze havayı durdur.
•  Yangın katındaki kapı tutucuları bırak, yangın kapısı kapan.
•  Asansörleri itfaiye moduna al, yangın katından uzaklaştır.
•  Gaz/elektrik vanası kapat, pano beslemelerini kes.
•  Siren–flasher ve yönlendirme tabelalarını senaryoya göre sür.

 Hangi Panelleri Destekler?

FD 7203; UniPOS’un IFS7000 serisi adresli yangın alarm panelleri ile uyumludur (ör. IFS-7002). Haberleşme, adresli döngü üzerinden yapılır ve panelin sebep–sonuç motoru ile tam entegre çalışır.

 Montajı Nereye Yapılmalı?

•  Modülü, kontrol edeceği yüklerin yakınına (HVAC panosu, damper kutusu, asansör kumanda odası, kapı tutucu hattı vb.) konumlandırın. Bu, kablo metrajını ve gerilim düşümünü azaltır.
•  Kuru ve tozsuz pano/şaft içine; doğrudan güneş, yoğun nem ve titreşimden uzak bir noktaya yerleştirin.
•  Adres hattı için yangına dayanıklı bükülü çift; güç hattı için uygun kesitte (tipik 2×1,5 mm²) kablo kullanın.
•  EMI kaynaklarından (yüksek güçlü motor sürücüleri vb.) ve güçlü manyetik alanlardan kaçının.
•  Çalışma aralığına (yaklaşık –5…+40 °C, yoğuşmasız %95 RH) uygun yer seçin.

 Hangi Alanlarda Kullanılmalı?

•  Hastane: duman kontrolü, basınçlandırma, otomatik kapılar
•  AVM / Otel: asansörler, otopark havalandırma, yönlendirme
•  Endüstri: proses fanları, gaz vanaları, yerel sirenler
•  Kampüs / Eğitim: bölgesel I/O, BMS kontağı

 Ne Zaman Tercih Edilmeli?

•  Panel üzerindeki röle/izleme sayısı yetersiz kaldığında
•  Çok sayıda bağımsız sebep–sonuç kurgusu gerektiğinde
•  Uzun saha kablolamasını yerinde I/O ile azaltmak istendiğinde
•  BMS ile kuru kontak / open-collector entegrasyonu planlandığında

 Kaç Metrede Bir Kullanılmalı?

FD 7203 bir kontrol modülüdür (dedektör değildir); bu yüzden “metreye göre yerleştirme” kuralı yoktur. Planlama kontrol edilecek cihaz sayısına ve kablo güzergâhına göre yapılır. Genel uygulama yaklaşımı şudur:

•  Her kat/mahal için en az bir modül; aynı mahalde birden fazla yük varsa ek I/O ihtiyacına göre artırın.
•  Tek bir modül ile beslenen yüklerin kablo uzunluğu pratikte 30–50 m aralığını geçmeyecek şekilde planlanır; daha uzun hatlarda gerilim düşümü ve bakım zorluğu artar.
•  HVAC pano, asansör odası, damper kutusu gibi yerel ekipman merkezlerinin yakınına konumlandırmak en verimli çözümdür.

 Teknik Özellikler

 Bağlantı İpuçları

•  Röle çıkışlarını BMS/asansör/HVAC kumanda kartlarına kuru kontak olarak verin.
•  İzlemeli çıkışları (1,0 kΩ EOL) küçük işaret lambası, yerel siren ya da ara röle sürmek için kullanın.
•  Open-collector çıkışlarda akımı 35 mA sınırını aşmamak için ara röle ile kuvvetlendirin.
•  Girişlerde 3,6 kΩ EOL ile kısa/alarım/kopuk durumlarını izleyin.

 Örnek Sebep–Sonuç

1.  Kat X’te duman algısı ⇒ Damper A Kapat, Egzoz Fanı-1 Çalış
2.  Aynı anda ⇒ Kapı Tutucular Bırak, Asansörleri Lobiye Çağır
3.  Gaz algısı ⇒ Gaz Vanası Kapat, Havalandırma Stop

 Sıkça Sorulan Sorular

  Bu modül kaç cihazı aynı anda sürebilir? — Toplam 16 çıkış vardır; röle ve izlemeli çıkışlar daha yüksek akımlar için uygundur. Çoklu siren/fan gibi yüklerde ara röle/role grubu kullanmanız önerilir.

  FD 7203’ü BMS’ye nasıl bağlarım? — Röle çıkışlarını dry contact olarak BMS dijital girişlerine; BMS’den gelecek kumandaları modülün izlemeli/izlemsiz girişlerine vererek çift yönlü entegrasyon sağlanır.

  Adresleme nasıl yapılır? — UniPOS panel yazılımından soft addressing ile her modüle benzersiz adres atanır; giriş/çıkış isimleri ve sebep–sonuç eşlemesi bu aşamada tanımlanır.
