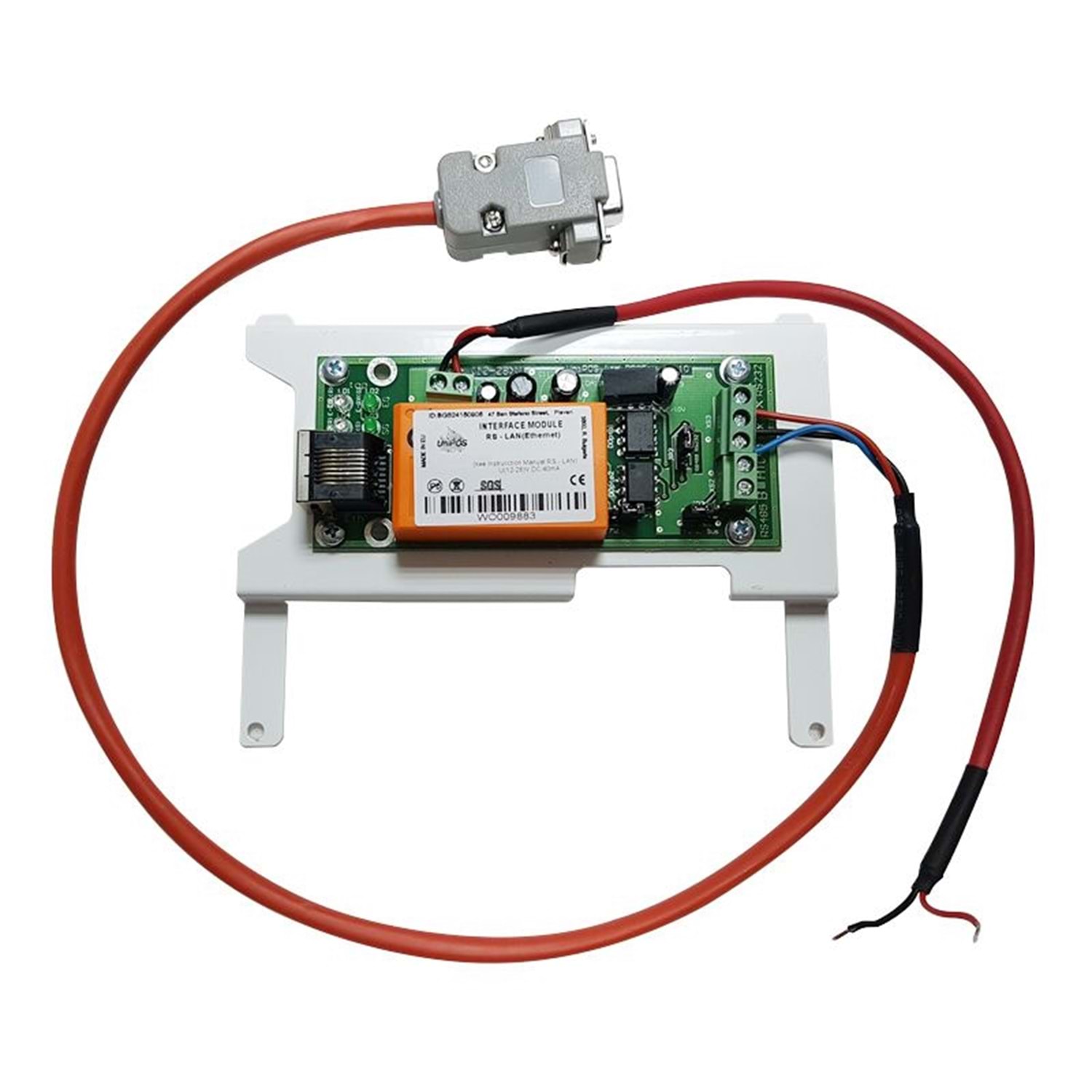

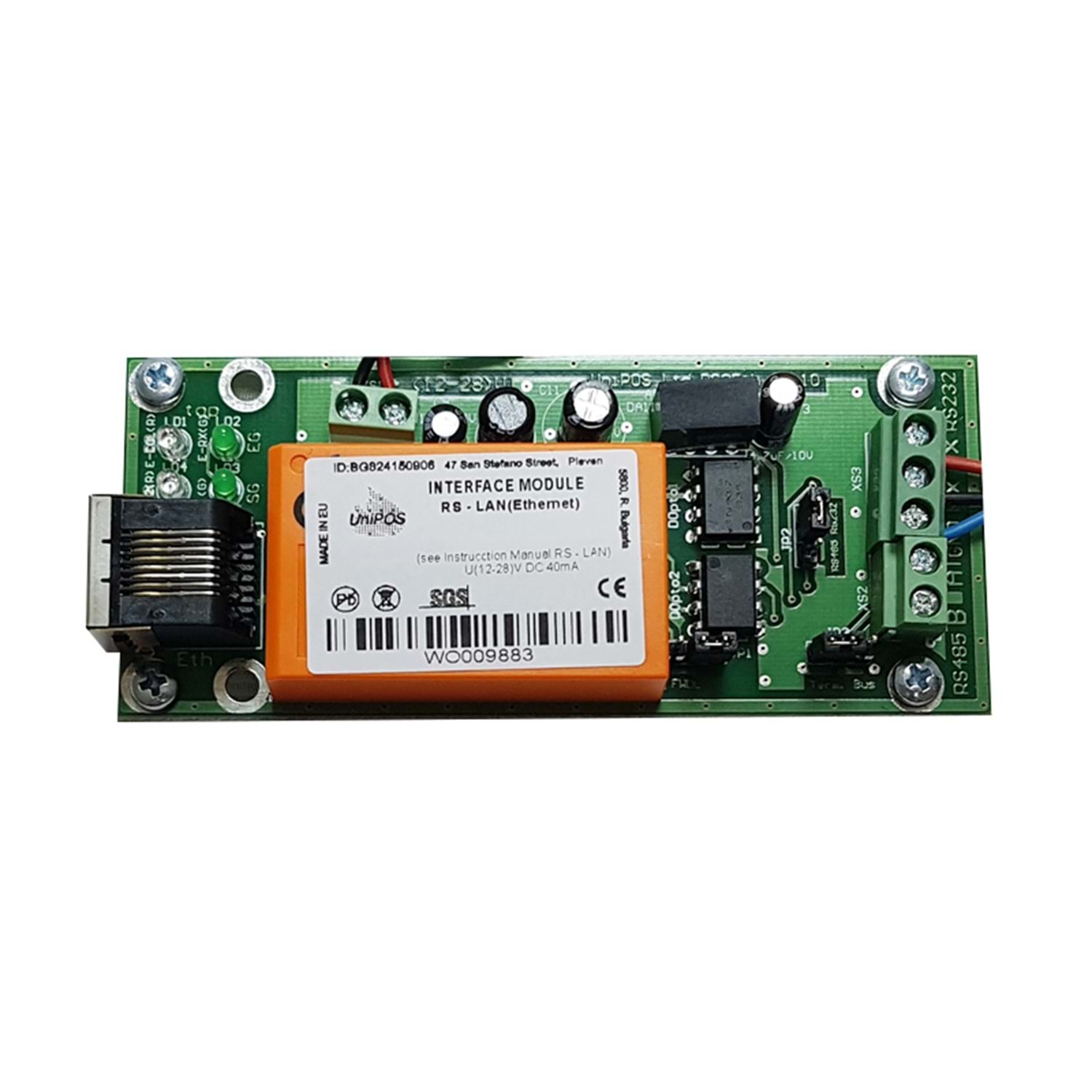

UniPOS RS-LAN Arabirim Modülü

Name: UniPOS RS-LAN Arabirim Modülü - Altunlar Smart
SKU: AS2528

Fiyatları görmek için giriş yapın

UniPOS RS-LAN Arabirim Modülü RS-232 / RS-485 seri veriyi IP tabanlı ağa taşıyan güvenilir seri ⇄ Ethernet dönüştürücü. Uzaktan izleme, programlama ve servis için tasarlanmıştır. RS-232 & RS-485 TCP/IP • UDP Endüstriyel kullanım Virtual COM desteği RS-LAN Nedir? UniPOS RS-LAN; yangın panellerindeki RS-232 / RS-485…

Karşılaştırma

Stok kodu: AS2528 Kategoriler: Adreslenebilir Yangın Alarm Aksesuarları

Açıklama

UniPOS RS-LAN Arabirim Modülü

RS-232 / RS-485 seri veriyi IP tabanlı ağa taşıyan güvenilir seri ⇄ Ethernet dönüştürücü. Uzaktan izleme, programlama ve servis için tasarlanmıştır.

RS-232 & RS-485 TCP/IP • UDP Endüstriyel kullanım Virtual COM desteği

RS-LAN Nedir?

UniPOS RS-LAN; yangın panellerindeki RS-232 / RS-485 portlarını Ethernet (RJ-45) üzerinden erişilebilir hâle getirir. Böylece PC ile panel arasında mesafe kısıtı kalkar; uzaktan konfigürasyon, servis ve izleme mümkün olur.

Seri ⇄ IP çift yönlü çeviri
Yerel ağ (LAN) ve VPN üzerinden kullanım
Sürücü ile Virtual COM Port oluşturma

Nasıl Çalışır?

Panel tarafında RS-232 veya RS-485 seri iletişim; ağ tarafında TCP/IP (istemci/sunucu) veya UDP yayın.
PC’ye kurulan sürücü, ağdaki RS-LAN’ı “Sanal COM” olarak gösterir; panel yazılımları gerçek COM gibi bağlanır.
RS-485 senaryosunda birden çok cihaz aynı alt ağda UDP broadcast ile haberleşebilir.

Seri hız, bit ve parite değerleri panel–RS-LAN–yazılım tarafında birebir aynı olmalıdır.

Desteklenen UniPOS Paneller

IFS-7002/1-2-4 Adresli İnteraktif Yangın Alarm Panelleri (RS-232 ile servis/programlama)
FS-5200 seri & FS-5200R tekrarlayıcı ile RS-485 üzerinden ağ senaryoları
FS-4000 serisi (RS-485 genişleme modülü ile)

Farklı revizyonlarda port yerleşimi/konnektörler değişebilir; panel el kitabına bakınız.

Hangi Alanlarda Kullanılır?

Kampüs, hastane, otel, AVM gibi çoklu bina senaryoları
Merkezden çok panelin uzaktan yönetimi
Yerel seri kablo çekmenin zor/uzun olduğu mesafe aşımları
Bakım firmaları için uzak servis ve hızlı teşhis

Hangi İhtiyaç Anında Gerekli?

RS-232/RS-485 kablo mesafesi yetersizse ve panel başka bir binadaysa
Tek noktadan çok panel izlemek/parametrelemek gerekiyorsa
Konvansiyonel ağlar FS-5200R ile IP üzerinden taşınacaksa
Servis ekibi sahaya gitmeden uzaktan müdahale planlanıyorsa

Kurulum ve Bağlantı

1) Mod Seçimi

JP2: RS232 veya RS485
JP3: 120Ω terminasyon (RS-485 hattının uçlarında AÇIK)

Uçta olmayan modüllerde terminasyonu kapatın.

2) Fiziksel Bağlantı

Ethernet: Switch’e düz kablo; PC’ye direkt gidecekse çapraz.
Güç: 12–28 V DC (panel +24/28V çıkışı veya harici besleme).
RS-232: Tx/Rx/GND doğru çaprazlanmalı.
RS-485: A/B polaritesine dikkat.

3) IP & COM Ayarı

IP: Statik IP, Subnet, Gateway tanımlayın.
Port: Tipik 1001 (kurumsal ağda açılmalı).
Virtual COM: Sürücü ile hedef IP:Port’a yönlendirin.

Adresli Panel (IFS-7002) – RS-232

Baud: 2400 • Data: 8 • Parite: MARK • Stop: 1
Akış kontrol: Yok (None)

Panel yazılımındaki seri parametreler ile birebir aynı olmalıdır.

Konvansiyonel Ağ – RS-485 + FS-5200R

Topoloji: Bus • Baud: 9600 (ör.) • Protokol: UDP Broadcast
Aynı Alt Ağ: Evet • Yönlendirici üzerinden yayın geçmez

VLAN/Router sınırlarını aşacaksanız yönlendirme/VPN tasarlayın.

Firewall & Switch: Kullanılan TCP/UDP portları (örn. 1001) güvenlik cihazlarında izinli olmalıdır. QoS/Storm control ayarları UDP yayını kısıtlayabilir.

Teknik Özellikler

Besleme	12–28 V DC
Akım Tüketimi	≈ 40–50 mA (revizyona bağlı)
Seri Arayüz	RS-232 (Tx/Rx/GND), RS-485 (A/B, 120Ω terminasyon)
Ağ Arayüzü	10/100 Mbps Ethernet (RJ-45)
Protokoller	TCP/IP (Client/Server), UDP (Broadcast)
Çalışma Sıcaklığı	−5 … +40 °C
Bağıl Nem	%93 ±3 @ 40 °C (yoğuşmasız)
Boyutlar	Yaklaşık 130×110×22 mm (revizyona göre farklılık gösterebilir)
Yazılım	Virtual COM sürücüsü, konfigürasyon araçları
Tipik Port	1001 (Ağ politikalarınızda izin veriniz)
Uygunluk	UniPOS IFS-7000 serisi adresli paneller ve ilgili konvansiyonel sistem modülleri

Tipik Senaryolar

Uzak Servis

Bakım firması merkez ofisten IFS-7002’ye bağlanır; parametre değişikliği ve olay okuma yapılır.

Kampüs Ağı

Farklı bloklardaki konvansiyonel paneller RS-485 hattı üzerinden FS-5200R ve RS-LAN ile LAN’a taşınır.

Mesafe Aşımı

Seri kablo uzunluğunun yetmediği projelerde Ethernet altyapısı kullanılarak güvenilir iletişim sağlanır.

Sık Sorulan Sorular

PC’de COM portu görünmüyor, ne yapmalıyım?

Önce sürücünün kurulu olduğundan ve sanal COM’un Doğru IP:Port’a yönlendirildiğinden emin olun. Ardından baud/parite/stop değerlerini panel ayarlarıyla birebir eşitleyin.

RS-485 ağında veri hatası alıyorum.

Hattın uçlarında 120Ω terminasyon (JP3) açık olmalı, A/B polaritesi doğru bağlanmalı ve aynı alt ağda UDP yayına izin verilmelidir.

Farklı binalar arasında çalıştırabilir miyim?

Evet, VPN veya yönlendirilmiş bağlantı ile mümkündür. UDP broadcast gerektiren senaryolarda yönlendirme yapılandırması gerekir; alternatif olarak TCP istemci/sunucu modunu tercih edin.

Uygulama Notları

Güç ayrımı: Gürültülü cihazlarla aynı beslemeyi paylaşmayın, mümkünse ayrı regüle kaynak kullanın.
Kablo altyapısı: RS-485 için bükümlü çift (twisted pair) ve ekranlı kablo tercih edin.
Etiketleme: IP, port, seri parametreler ve terminasyon durumu saha etiketinde yazılı olsun.
Yedek plan: Uzaktan erişim koptuğunda lokal seri kabloyla müdahale senaryosu belirleyin.

İndirilebilirler

RS-LAN Hızlı Kurulum Rehberi (PDF)
Virtual COM Sürücü Paketi (ZIP)
UniPOS Panel Servis/Programlama Yazılımı (EXE)

Dosya linklerini bayi portalınızda mevcut olduğu şekliyle ekleyebilirsiniz.

UniPOS RS-LAN Arabirim Modülü

UniPOS RS-LAN Arabirim Modülü – RS-232/RS-485’ten Ethernet’e, uzaktan izleme ve programlama için seri-IP dönüştürücü

UniPOS RS-LAN, RS232 Ethernet çevirici, RS485 TCP UDP, Virtual COM, IFS-7002, FS-5200R, yangın paneli uzaktan programlama, seri ağ dönüştürücü

UniPOS RS-LAN, yangın alarm panellerinin RS-232/RS-485 seri haberleşmesini IP ağına taşıyan güvenilir modüldür. Adresli IFS-7002 ve konvansiyonel FS serileriyle uzaktan izleme, programlama ve servis imkânı sağlar. Virtual COM, TCP/UDP desteği, terminasyon ve ağ yapılandırması gibi sahaya dönük ipuçları bu sayfada.

Bu dokümandaki teknik değerler ürün revizyonuna göre değişebilir. Nihai kurulum için panel/modül üretici kılavuzlarını esas alınız.
