UniPOS IFS-7002/2; iki loop (çevrim) kapasiteli, 250 adres destekleyen, interaktif (adreslenebilir) bir yangın alarm kontrol panelidir. Bu panel, adreslenebilir otomatik yangın dedektörleri ve manuel çağrı noktaları (ihbar butonları) ile birlikte çalışmak üzere tasarlanmıştır. Loop hatlarına bağlanan dedektörlerin ve giriş/çıkış modüllerinin durumunu sürekli tarayarak olası yangın alarmlarını algılar, ilgili uyarı cihazlarını harekete geçirir ve durumu gösterir.

Adreslenebilir yapısı sayesinde, her bir dedektör veya cihaz için benzersiz bir adres tanımlanır ve yangın alarmı durumunda hangi cihazın/konumun alarm verdiği panelin ekranında net bir şekilde görülebilir. Panel ve loop üzerindeki tüm cihazlar arasında çift yönlü ve programlanabilir veri iletişimi vardır; bu sayede dedektörlerden gelen alarm ve arıza sinyalleri izlenir, panelden cihazlara komutlar gönderilebilir. IFS-7002/2, yangın algılama ve alarm sistemlerinin merkezi kontrol birimi olarak, binalarda yangın durumunu erken tespit etmek, ilgili uyarıları vermek ve yangınla mücadele sistemlerini tetiklemek amacıyla kullanılır. Yüksek güvenilirlik ve çok yönlü fonksiyonellik sunan bu interaktif panel, özellikle orta ve büyük ölçekli binalarda yangın güvenliği için geliştirilmiştir.

Panel, yangın dedektörlerinden gelen sinyalleri işleyerek olası yangın durumunda sesli ve görsel alarm verirken, aynı zamanda söndürme sistemleri veya havalandırma kontrolü gibi harici cihazları da tetikleyebilir. Üzerindeki dahili buzzer (sesli uyarı) ve LED göstergeler ile yangın, arıza, devre dışı gibi ana durumları gösterir. IFS-7002/2, tüm loop cihazlarında hata koşullarını (kısa devre, kopukluk, dedektörün sökülmesi veya yer değiştirmesi, toprak kaçağı vb.) algılayarak kullanıcıyı uyarır. Bu panel, adresli yangın alarm teknolojisinin sağladığı hızlı ve noktasal alarm tespiti, esnek konfigürasyon ve güvenilirlik avantajlarını sağlar. Sonuç olarak IFS-7002/2; hastane, otel, iş merkezi, okul, endüstriyel tesis gibi adreslenebilir yangın sistemi gerektiren pek çok uygulamada, merkezi izleme ve kontrol amacıyla tercih edilir.

IFS-7002/2, UniPOS 7000 serisi adreslenebilir algılama elemanları ve modülleri ile uyumludur. Loop hatlarına bağlanabilen başlıca cihaz tipleri şunlardır:

  Duman Dedektörleri

Optik duman dedektörleri (ör. FD7130M) yangının erken evrelerinde dumana duyarlı algılama yapar. Işın kırılması prensibiyle çalışan adreslenebilir optik dedektör; panel üzerinden hassasiyet ayarı (düşük/orta/yüksek) yapılabilir ve dahili kısa devre izolatörü içerir. EN54-7 ve EN54-17 uygunluk.

  Isı Dedektörleri

FD7110 sabit sıcaklık (A2S) ve FD7120 yükselen sıcaklık (rate-of-rise) dedektörleri EN54-5’e uygundur. Tüm adresli dedektör modelleri dahili izolatöre sahiptir.

  Kombine (Multi-sensör) Dedektörler

FD7160 gibi kombine dedektörler duman ve ısı parametrelerini birlikte değerlendirerek daha kararlı tespit sağlar; sıcaklık ve duman yoğunluğu panelde izlenebilir. EN54-5/7 uygunluk.

  Manuel Çağrı Noktaları (Ä°hbar Butonları)

FD7150M adresli ihbar butonu, acil durumda cam kırılarak alarmı elle başlatmak için kullanılır. Dahili izolatörlüdür; EN54-11 (Tip A) ve EN54-17 uygunluk. Test anahtarı ile düzenli fonksiyon testi yapılabilir.

  Giriş/Çıkış Modülleri

FD7203 giriş/çıkış modülü (röle/open-collector varyantları dahil), harici ekipmanlardan sinyal alabilir veya cihazlara komut verebilir (fan kapatma, yangın kapısı kontrolü vb.). EN54-18 ve EN54-17 uygunluk.

  Konvansiyonel Hat Adaptörleri

FD7201, tek bölgeli konvansiyonel dedektör hattını adresli loop’a bağlar ve yangın/arıza durumunu tek adres olarak raporlar. EN54-17 ve EN54-18 gereklilikleri sağlanır. FD7201S modelinde farklı arayüz varyantları mevcuttur.

  Adreslenebilir Siren ve Uyarı Cihazları

FD7204 adresli elektronik siren doğrudan loop üzerinden komutla çalışır; gerekirse güç loop’undan beslenir. EN54-3 uygunluk. FD7205 sirenli taban ve FD7206M flaşörlü siren seçenekleri mevcuttur.

  Tekrarlayıcı Panel (Repeater)

IFS-7002R, panel ağı üzerinden ana panelin tüm yangın/arıza bilgilerini uzaktan gösterir ve belirli kontrol fonksiyonlarını sağlar (girişte güvenlik odası vb. için).

Bu cihazların tümü UniTALK haberleşme protokolü ile panelle iletişim kurar. Cihazlar, panel tarafından otomatik adreslenebilir (DIP switch gerektirmeden) ve adres çakışmaları otomatik önlenir. Optik duman dedektörleri kirlenmeye karşı kendi kendine kompanzasyon yaparak yanlış alarm riskini düşürür. Tüm saha cihazlarında loop kısa devrelerine karşı dahili koruma bulunur.

  Loop (Çevrim) Bağlantıları

Panel iki adet adresli loop hattına sahiptir. Her loop; dedektörler, çağrı noktaları, modüller ve adresli sirenlerin halka topolojisinde bağlandığı iki damarlı bir kablo hattıdır. Tercihen kapalı halka tesis edilir; bir noktada kopma olsa bile panel her iki uçtan iletişimi sürdürür. Alternatif olarak dal (branch) topolojisiyle açık uçlu bağlantı da yapılabilir ancak her bir dal hattında en fazla 32 adresli cihaz bulunmalıdır. Loop kabloları LSZH, tercihen bükümlü çift (twisted pair) ve gerekli yerlerde ekranlı seçilir. Panel loop akımını ve hat direncini ölçerek kısa devre/kopukluk gibi arızaları anında tespit eder. Her bir loop hattının toplam kablo direnç sınırı 100 Ω’dur; uygun kesit ile kilometre mertebesinde hat uzunluğu mümkündür. Loop’un iki ucunun panele dönmesi halinde EOL gerekmez; açık uçlu dallanmalarda uygun sonlandırma/izolatör uygulanır. Sistem, cihazları belirli aralıklarla tarar; tipik olarak 5–10 saniye içinde herhangi bir alarm durumunu algılar ve gösterir.

  Güç Loop’u

Ä°ki sinyal loop’una ek olarak 28 V DC güç dağıtım hattı mevcuttur. Adresli siren/flaşörler veya söndürme kontrol modülleri haberleşme için sinyal loop’unu kullanırken çalışma güçlerini güç loop’undan alabilir. Panel güç loop çıkışından toplam ~1 A sağlayabilir. Geniş alanlı projelerde voltaj düşümlerini telafi etmek için güç loop’u kullanışlıdır. Saha kablolaması dört damarlı (2 sinyal + 2 güç) olarak dağıtılabilir; kesinti veya kısa devre izlenir ve hata olarak bildirilir.

  Panel Network (Ağ Bağlantısı)

7000 serisi paneller, dahili CAN Bus arayüzü ile ağ oluşturabilir. IFS-7002/2’de 2×CAN portu bulunur; çoklu panelli sistemlerde paneller hat veya ring topolojisinde birbirine bağlanabilir. Tek bir ağda tipik olarak 32 panel/repeater birlikte çalışabilir (yazılım sürümüne bağlı olarak repeater üzerinden daha yüksek izleme sayıları da mümkündür). Ağdaki tüm paneller alarm/arıza bilgilerini paylaşır; uzun hatlarda kararlı haberleşme ve ~1000 m toplam hat uzunluğu sağlanabilir. Benzersiz panel adresleriyle ağ genelinde tutarlı cihaz bilgisi korunur.

  Seri Haberleşme ve PC Bağlantısı

RS-232/RS-485 arayüzü ile bir bilgisayara bağlanarak konfigürasyon yükleme/indirme ve olay kayıtlarının alınması yapılabilir. Panel programlaması için RS7000 Windows yazılımı kullanılır. Aynı arayüz, harici yazıcı/modem/BMS entegrasyonu için de değerlendirilebilir. “Dispatcher control point” olarak tanımlanan grafik izleme istasyonuna bağlantı seçeneği mevcuttur.

UniPOS IFS-7002/2 ve adresli cihazları Avrupa yangın alarm standartlarına uygundur. Panel, EN 54-2 (Kontrol & Gösterge) ve EN 54-4 (Güç Besleme) standartlarına göre test edilip onaylanmıştır. Sistem genel bütünlüğü için EN 54-13 uygunluğu vardır.

•   Optik duman dedektörleri: EN 54-7
•   Isı dedektörleri: EN 54-5
•   Kombine dedektörler: EN 54-5 ve EN 54-7
•   Manuel çağrı butonları: EN 54-11 (Tip A)
•   Ä°zolatörler: EN 54-17
•   Giriş/çıkış ve ara birimler: EN 54-18 (+ EN 54-17)
•   Siren/flaşörler: EN 54-3
•   CE ve CPR (Performans Beyanı) kapsamında piyasaya arz

  Adresleme ve Cihaz Konfigürasyonu

Panelin işletim yazılımı, menü sistemi ile kapsamlı konfigürasyon olanağı sunar. Kurulum modundan dedektör adresleme, bölge tanımları ve senaryo ayarları yapılır. Otomatik adresleme (auto-addressing) ile cihazların benzersiz ID’lerine göre adres atama ve çakışma önleme gerçekleştirilir. Cihaz tipleri otomatik tanınır; her adrese isim (etiket) ve bölge atanabilir. En fazla 250 zone tanımlanabilir; “2 dedektör algılarsa alarm” gibi coincidence kuralları ve gündüz/gece modu desteklenir. Cihaz/bölge bazlı devre dışı (disable) fonksiyonu mevcuttur.

  Çıkış Programlama ve Senaryolar

Adresli çıkış modülleri ve dahili röleler için 6 farklı tetikleme modu tanımlanabilir. Cause-&-effect programlama esnektir; AND/OR mantıkları, zaman gecikmeleri ve çoklu koşullar ile HVAC kapatma, asansör park ettirme, yangın kapıları kontrolü gibi senaryolar kurulabilir. Test fonksiyonları sayesinde programlanan çıkışlar sahada doğrulanabilir.

  Uzaktan Erişim ve Yazılım Entegrasyonu

Grafik izleme ve kontrol yazılımları ile bina planı üzerinde gerçek zamanlı görselleştirme, olay kayıtlarının takibi ve uzaktan komutlar (reset, susturma vb.) mümkündür. Bağlantı RS-232/485 üzerinden veya ağ geçidiyle yapılabilir.

  Test ve Bakım Modları

LED/Ses test modu, dokunmatik ekran kalibrasyonu ve test fonksiyonu mevcuttur. Dedektör test ve yürüme testi (walk test) ile sirenleri aktive etmeden bölge bazlı doğrulama yapılabilir. Gerçek zaman saati (RTC) ile saat/tarih korunur ve kayıtlar kronolojik tutulur.

  Kullanıcı Yetki Seviyeleri

EN54-2 gereği çok seviyeli erişim (en az Seviye 1/2) bulunur. Seviye 1 izleme ve temel işlemler; Seviye 2 alarm resetleme, devre dışı bırakma ve test gibi kritik işlemler içindir. Erişim parola ile sağlanır ve durum ekranda gösterilir (ör. “ACCESS LEVEL 2”).

  Harici Klavye Desteği

PS/2 portu üzerinden Q klavye bağlanabilir; metin/etiket girişleri hızlanır. USB doğrudan desteklenmez (modelin orijinal versiyonunda PS/2 tercih edilmiştir).

  Fiziksel Montaj

Metal kabin duvara yüzeye montaj içindir. Ekranın rahat görülebileceği ~1,5 m yükseklik önerilir. Ortam koşulları −5 °C…+40 °C, yoğuşmasız yüksek neme dayanım. Kilitlenebilir ön kapak ile yetkisiz erişim engellenir.

  Elektrik Bağlantıları

Şebeke beslemesi 220/230 V AC (L-N-PE) olarak yetkili elektrikçi tarafından bağlanır. Topraklama zorunludur. 3×1,5 mm² kablo kullanımı yaygındır; giriş sigortası/koruma üzerinden devreye alınır.

Aküler: Panel içinde 2×12 V akü için bölme bulunur. 12 V aküler seri bağlanarak 24 V elde edilir; kutuplar doğru bağlanmalıdır. Derin deşarjlı aküler panel tarafından “yok” algılanabilir; harici şarjla toparlandıktan sonra takılmalıdır.

  Loop ve Cihaz Bağlantıları

İç kapakta klemens blokları: Loop 1/2 (+/−), Güç loop (+/−), denetimli siren çıkışları, arıza/yangın röleleri, yardımcı 24 V, seri port ve topraklama uçları. Halka topoloji tercih edilir; dallanmış yapılarda uçlara izolatör/sonlandırma uygulanır. Duman/ısı dedektörleri DB7100 tabanlarına takılır; otomatik adresleme sırasında LED’ler yanıp sönebilir. Manuel butonlar ~1,4 m yükseklikte monte edilir.

  Denetimli Siren Çıkışları ve Röleler

Siren 1/2 çıkışları 24–28 V DC verir; her hattın sonuna 5,6 kΩ sonlandırma direnci takılır. Yardımcı besleme 24 V çıkış toplam 1 A’ı aşmamalıdır. Röle çıkışları COM-NO/NC kuru kontak (30 V DC / 1 A) olarak kullanılır.

  Devreye Alma ve Test

•   Önce akü, sonra şebeke enerjisi verin; panel otomatik cihaz taraması yapar.
•   “Loop Açık/Kısa”, “Akü Zayıf”, “Toprak Kaçağı” gibi hataları giderin.
•   Her dedektör test spreyi/ısı ile denenmeli; butonlar tek tek tetiklenmelidir.
•   Röle/söndürme/asansör/HVAC senaryoları sahada doğrulanmalıdır.
•   Kullanıcı/operatörlere temel eğitim verilmeli; prosedürler teslim edilmelidir.

IFS-7002/2; 2 loop ve 250 cihaz kapasitesi ile orta ve bazı büyük ölçekli uygulamalara hitap eder. Örnekler:

•   Ticari Binalar ve Ofisler: Kat/oda bazlı noktasal tespit; her kat ayrı zone; hızlı müdahale.
•   Oteller: Çok sayıda oda için adresli çözüm; odadan gelen alarmın anında tespiti.
•   Hastaneler: Kritik alanların izlenmesi; hemşire istasyonlarında repeater.
•   Eğitim Kurumları: Bina/kampüs ölçeğinde CAN Bus ile çoklu panel ağı.
•   AVM ve Mağazalar: Mağaza/mahal bazında alarm bildirimi; anons sistemleriyle senaryo.
•   Endüstriyel Tesisler: Toz/EMI ortamında izolatörlü süreklilik; depo+ofis hibritleri.
•   Karmaşık Yapılar: Küçük terminal, müze, kütüphane, tarihi yapılar vb.

Panel ağ ile genişletilebilir. Örneğin kampüslerde her binaya bir panel konulup CAN Bus ile bağlanarak 10–20 panellik entegre yapı kurulabilir; tüm alarmlar bir merkezden izlenir. Söndürme entegrasyonu da mümkündür: IFS-7002/2 yangını algıladığında söndürme kontrol paneli ile koordinasyon kurarak gazlı söndürmeyi otomatik devreye sokabilir.

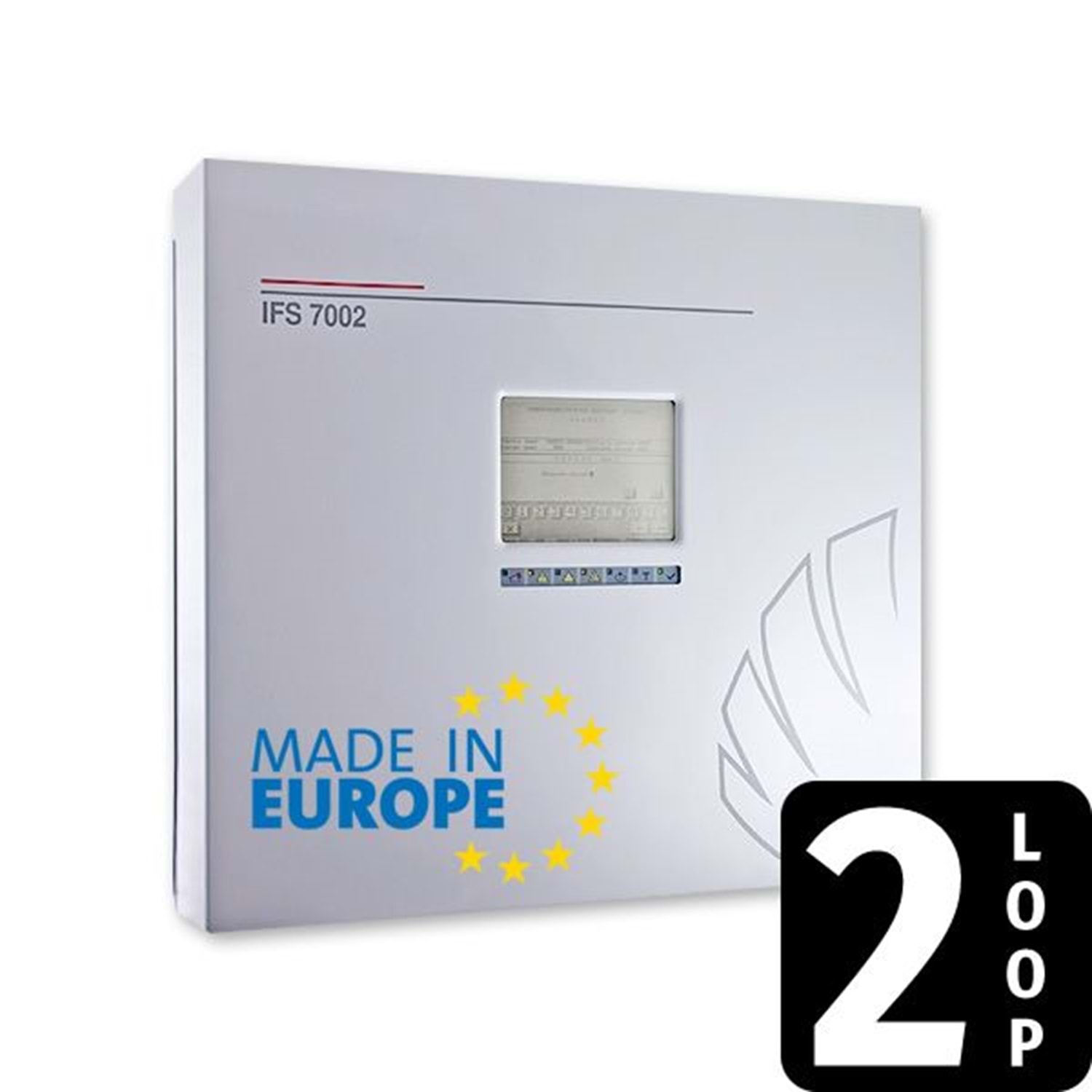

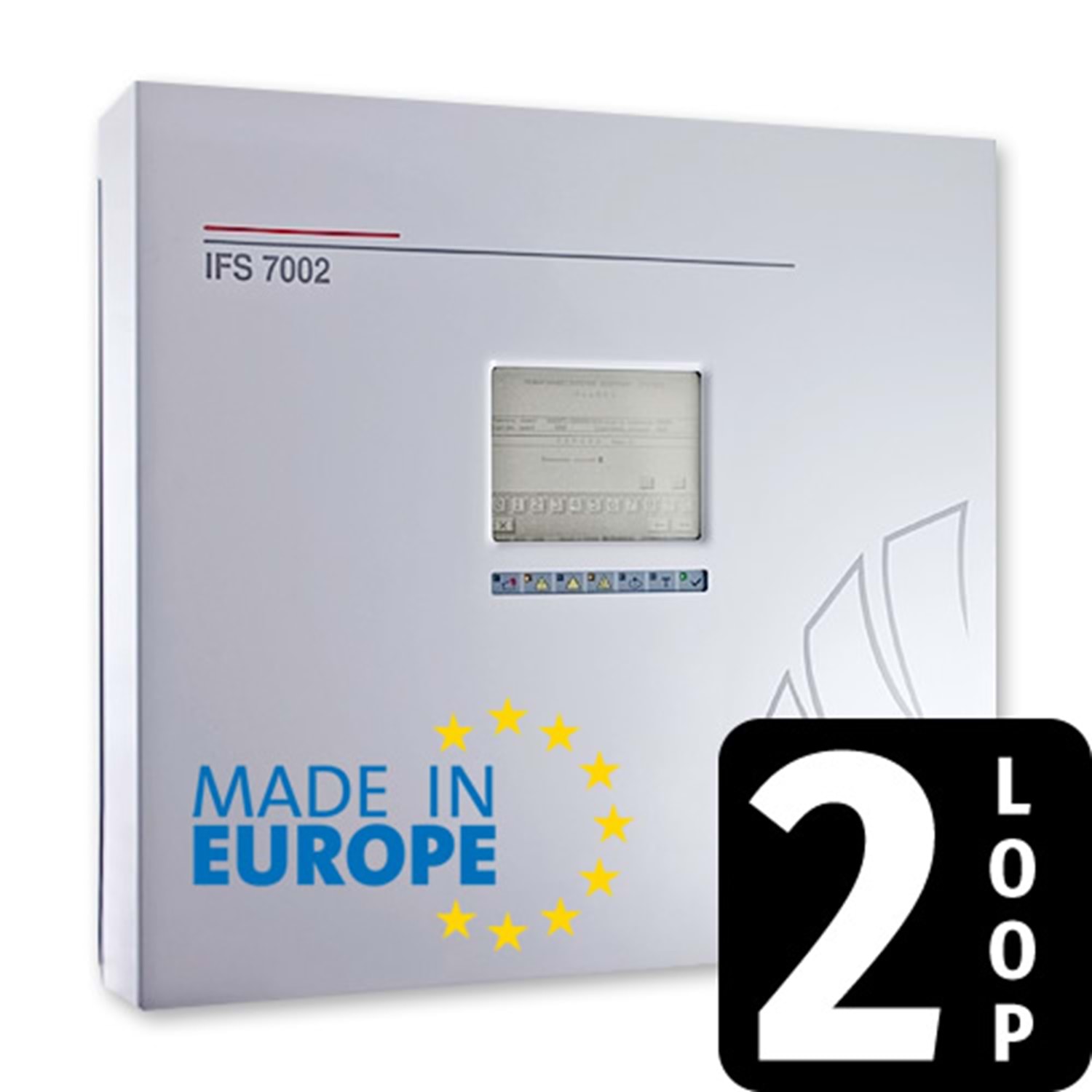

Panelin ön yüzünde grafik ekran, durum LED’leri ve dokunmatik kontrol alanları yer alır. LCD, normalde tarih/saat, çalışma modu (GÜNDÜZ/GECE) ve sistem durum mesajlarını gösterir; alarmda hangi loop/cihazın alarmda olduğu satır olarak belirtilir. Çoklu alarm/arıza mesajları sayfalanarak listelenir.

•   Grafik LCD (320×240), arka aydınlatmalı; çok dilli menü.
•   Dokunmatik butonlar (Sustur, Reset, Onay); yanlış basmaya karşı onay ekranı.
•   LED Göstergeler: Genel Alarm (kırmızı), Genel Arıza/Devre Dışı/Test (sarı), Besleme (yeşil).
•   Dahili buzzer: Alarmda sürekli/hızlı ritm, arızada farklı ritm; susturma ile kesilebilir.
•   Acknowledge (Onay): Arıza ikazı kabul edilerek buzzer susturulur, LED arıza giderilene dek yanar.
•   Harici klavye: PS/2 ile hızlı metin/etiket girişi.

UniPOS IFS-7002/2; doğru tasarım, kurulum ve işletme ile yıllar boyu güvenilir şekilde hizmet veren, güçlü ve çok yönlü bir adreslenebilir yangın alarm panelidir. Esnek yapılandırması, ağ/tekrarlayıcı desteği ve kapsamlı yazılım özellikleri sayesinde tek bina ya da birden fazla binada etkili bir yangın güvenlik ağı oluşturur. Düzenli bakım ve standartlara uygun uygulama, sistem performansını ve ömrünü maksimize eder.
