Bir veya daha fazla IFS-7002 panelini tek noktadan izler; Yangın, Arıza, Devre Dışı, Test durumlarını metin + LED/buzzer ile sunar.

Yetkili kullanıcılar alarm susturma, Faz I → Faz II zorlama, çıkış kapatma/aktif etme, sistem fonksiyonları gibi komutları verir.

Repeater menülerinden olay kayıtlarını listeleyip filtreler; bağlı panellerin arşivlerine erişebilir.

Dahili Yangın ve Arıza röleleri ile harici bilgi/iletim cihazları tetiklenebilir (saha senaryolarını ana panel yönetir).

Hemşire istasyonu, danışma ve güvenlik odalarında çoklu panel izleme ve hızlı koordinasyon.

Kontrol odasında merkezî yönetim; kritik katlarda lokal görüntüleme ve müdahale.

Üretim sahası, enerji odaları ve kontrol merkezlerinde anlık durum farkındalığı.

Kat hollerinde lokal gösterge ile müdahale süresini kısaltma.

IFS-7002 kontrol panelleri ve tekrarlayıcılarla CAN 2.0B yerel ağ üzerinde haberleşir; cihazlar ağda adreslenir.

Tek paneli çok noktadan veya çok paneli tek merkezden izlemek için kurgulanır.

• Panelden DC: (23 ± 7) V DC, ≈180 mA
• Haricî PSU: 12–30 V DC, ≈300–310 mA (EN 54-4 uyumlu)
• Kabin içi PSU + Akü: 220/230 V AC, 50 Hz; 2×12 V/7 Ah jel

  Projeye göre yedeklilik ve kablo kesitleri dikkate alınmalıdır.

Şebeke/akü durumları arıza mantığına dâhildir; ön panel LED ve buzzer ile bilgilendirme yapılır.

• Yangın Rölesi: Potansiyelsiz; 3 A/125 VAC veya 3 A/30 VDC
• Arıza Rölesi: Potansiyelsiz; 3 A/125 VAC veya 3 A/30 VDC

  Saha siren/tahliye kontrolü ana panel + adreslenebilir I/O modülleriyledir.

• USB (mini) – PC bağlantısı
• RS-232 – Doğrudan veya dönüştürücü ile
• PS/2 – Harici klavye

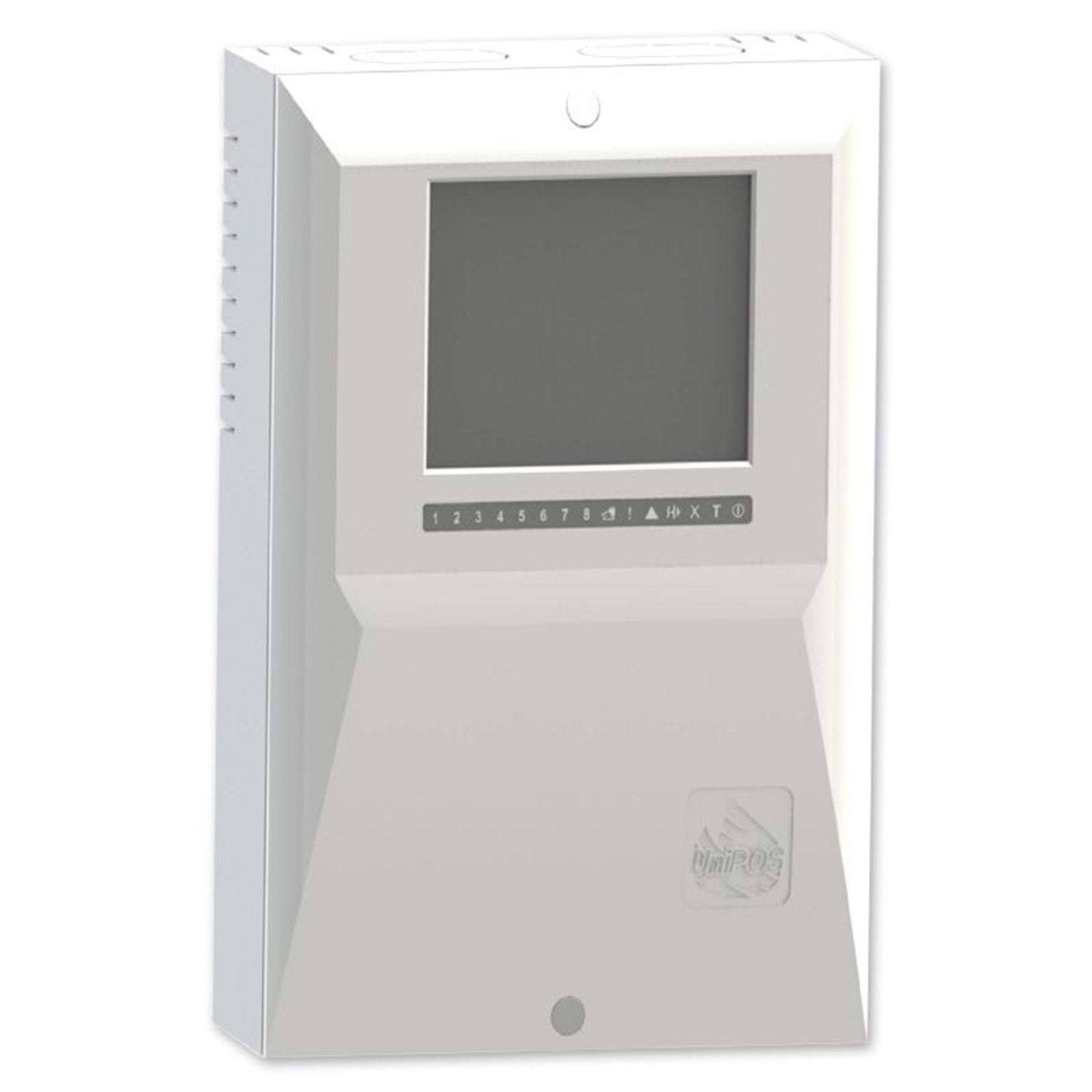

320×240 arka aydınlatmalı grafik LCD; yangın/arıza/test/engelli/sistem/enerji LED’leri ve dahili buzzer.

Olayları görüntüleme/filtreleme; bağlı panellerin arşivlerine erişim (panel arşiv kapasitesi modele göre yönetilir).

• Loop: 1 veya 2 (panel varyantı)
• Cihaz/Loop: maks. ~125
• Loop Akımı: ≈200 mA (tipik)

  IFS-7002R üzerinde loop yoktur; uzak panelin loop’unu izler/komutlar.

İzolatörlü mimari önerilir; maksimum hat direnci ve kablo kesitleri panel/modül üretici önerilerine göre seçilir.

• Sıcaklık: –5 °C … +40 °C
• Nem: %93’e kadar @ 40 °C (yoğuşmasız)

PSU’lu kabin: ~304×222×94 mm; ~1.24 kg (aküsüz) — İnce gövde: ~290×219×46 mm; ~1.0 kg (versiyona bağlı).

Duty (Normal), Fire, Fault, Disabled, Test, Information & Control, SetUp — LED/buzzer davranışları moda göre değişir.

Repeater algılama yapmaz; bağlı panelin Çift Onay (Coincidence), İki Aşamalı Yangın gibi mantıklarını uzaktan yönetir.

• Seviye 1: Görüntüleme, susturma, Faz II zorlama
• Seviye 2: Çıkış kapatma/aktif etme, yangından çıkış
• Seviye 3: Site konfigürasyonu/bakım
• Seviye 4: Üretici servis

Dokunmatik tuş takımı, menü tabanlı arayüz; stilus önerilir. Hızlı erişim: Acil Susturma, Reset, Çıkışların Devre Dışı Bırakılması, Arşiv.

Yangın/arıza durumlarında harici iletim/uyarı cihazları tetiklenebilir (ör. ikaz lambası, haber verme).

Siren, fan/damper, duman tahliye, asansör kontrol gibi saha senaryoları ana panel + adreslenebilir I/O modüllerince yürütülür; repeater bunları izler/komutlar.

Güvenlik odası, resepsiyon, kat holleri, teknik odalar gibi hızlı erişim gereken noktalara konumlandırın.

Yerel CAN ağında panel/tekrarlayıcı adreslemesini planlayın; hat uçlarında terminasyon uygulayın.

FD71xx/FD72xx optik/ısı dedektörleri, adreslenebilir acil durum butonları, izolatörler ve FD7203 serisi adreslenebilir I/O modülleri (panel ekosistemine göre).

IFS-7002 ailesi (1-Loop / 2-Loop varyantları). Repeater, uzak panelin durumlarını gösterir ve yetkiye bağlı komutları gönderir.

Ekranlı bükümlü çift kablo önerilir; CAN Objects menüsünden cihaz ekleme/silme; uçlarda terminasyon jumper’ı.

Timeout/ack gecikmeleri ve adresleme; Varsayılan CAN parametrelerine dönme (temiz başlatma) imkânı.

Arızalar, devre dışı kalanlar, testteki zonlar, aktif çıkışlar ve cihaz durumları; Repeater/Remote Panel seçimi ile odaklı çalışma.

Repeater parametreleri, CAN yerel parametreleri, Readdressation, parola yönetimi, LED/Buzzer testi, arşiv temizleme.

Haricî PSU (EN 54-4), panelden DC veya kabin içi PSU+akü seçenekleri; kablo kesitleri ve hat uzunlukları hesaplanmalıdır.

• Güç bağlantıları ve topraklama
• CAN adresleme & terminasyon kontrolü
• Gerekirse varsayılan CAN ile temiz başlatma
• Ön panel yetkileri ve parolaların tanımı

Gözetim yoğun alanlarda anlık görünürlük ve hızlı ekip koordinasyonu.

Güvenlik kontrol odasından çok paneli tek merkezden yönetme.

Kat hollerinde lokal izleme ile müdahale hızını artırma.

Üretim sahasının farklı noktalarında durum tekrarının sağlanması.

• EN 54-2 — Kontrol & Gösterge Ekipmanı
• EN 54-4 — Güç Kaynakları (haricî/kabin içi PSU)

Kurulumda ülke/yerel mevzuat ve yönetmeliklere uyulmalıdır; proje özelinde ilave şartlar aranabilir.
