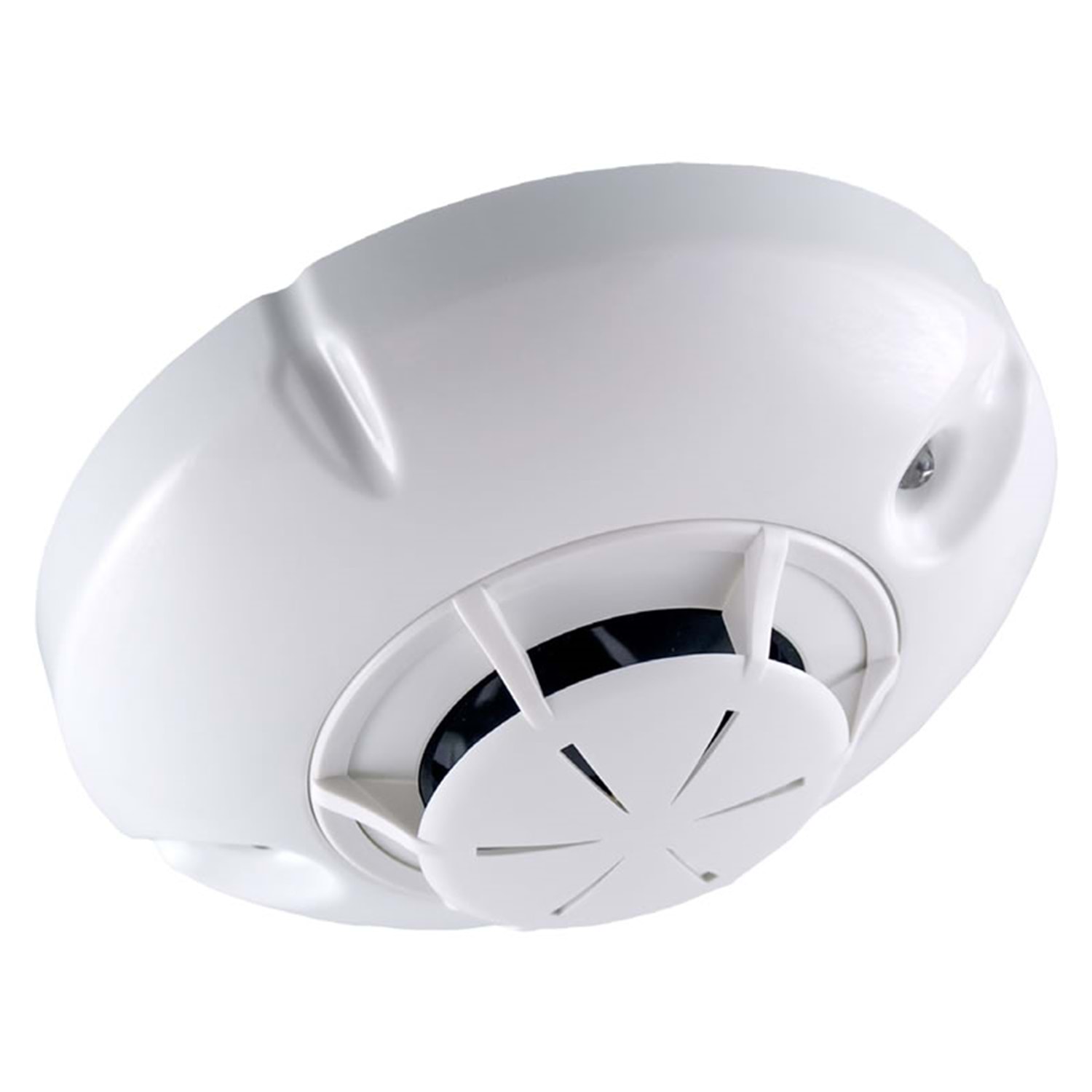

UniPOS FD 7120, interaktif (akıllı) adreslenebilir yapıda, ısı artış hızı (rate-of-rise) ve sabit sıcaklık eşiği kriterlerine göre alarm veren bir yangın dedektörüdür. Duman dedektörlerinin uygun olmadığı veya yanlış alarma yatkın olduğu alanlarda, ani sıcaklık artışlarını yakalayarak erken uyarı sağlar. Standart DB-7100 adresli taban üzerine monte edilir; EN 54-5 (ısı dedektörleri) ve EN 54-17 (kısa devre izolatörleri) gereklerini karşılar.

1. DB-7100 tabanı tavana uygun dübel/vida ile sağlam sabitleyin.
2. Panelden gelen L+ ve L- kablolarını tabandaki giriş klemenslerine bağlayın; çıkış klemensleri ile hatta devam edin.
3. Ekranlı kablo kullanıyorsanız ekran örgüsünü klemense bağlamayın; tek noktadan uygun şekilde topraklayın.
4. Dedektör gövdesini tabana oturtup saat yönünde çevirerek kilitleyin; gerekirse anti-sabotaj kilit pimini etkinleştirin.
5. Panelden cihaz tarama/adresleme yapın; her dedektöre mantıklı bir ad ve konum ismi verin (örn. “1.Kat Mutfak – Isı”).
6. Harici uzak gösterge (RI) kullanılacaksa tabandaki ilgili uçlara bağlayın (polarite ve akım gereksinimini kontrol edin).

• Yangına dayanıklı, düşük empedanslı, tercihen ekranlı 2 damarlı kablo kullanın (uzun mesafede 1.5 mm² önerilir).
• Loop hattını mümkünse kapalı döngü kurun; tek noktada arıza/kopuklukta panel diğer uçtan beslemeye devam edebilir.
• Güçlü elektromanyetik parazit kaynaklarından (asansör motoru, yüksek güçlü sürücüler) uzak güzergâh seçin; gerekiyorsa ekran topraklamasını kontrol edin.
• Hat ek/klemens noktalarında gevşeklik ve oksitlenmeye karşı periyodik kontrol yapın.

• Tavan montajı esastır; yükselen sıcak hava tavan yüzeyine ilk ulaşır.
• Maks. montaj yüksekliği (tipik): ~8 m. Daha yüksek hacimlerde ek dedektör veya alternatif algılama planlayın.
• Kapsama (tipik): ~10 m çap (~50 m²). Dedektörler arası mesafe ≤10 m, duvar mesafesi ≤5 m olacak şekilde yerleşim yapın.
• Kiriş, asma tavan bölmeleri, raf ve büyük ekipman gölgelerinden kaçının; gerekirse bölme başına ek dedektör planlayın.

• Doğal ani ısı değişimi olan noktalardan (fırın çıkışı, HVAC üfleme ağzı, yoğun güneş alan tavan) uzak konumlandırın.
• IP43 koruma: Yüksek nem/toz/açık alan için muhafaza veya uygun model tercih edin.
• Montaj sonrası boya/sıva varsa dedektörü geçici çıkarın veya maskeleyin; sensör yüzeyini kapatmayın.

• Adresleme sonrası ısı test spreyi veya sıcak hava ile sahada alarm testi yapın; panelden resetleyin.
• Periyodik bakım: 6–12 ayda bir görsel kontrol ve temizlik (basınçlı hava/yumuşak fırça), tozlu ortamlarda daha sık.
• Aynı şartlarda diğerlerine göre belirgin gecikmeli alarm veren cihazları kalibrasyon/değişim için ayırın.

Mutfak, kazan dairesi, garaj, tavan arası gibi dumanın sık/gereksiz oluştuğu alanlarda yanlış alarmı azaltır.

Ofis mutfağı, jeneratör-kazan odası, arşiv/depo, sigara alanı, otopark vb. mahallerde uygundur.

Buhar ve yağ dumanının yoğun olduğu profesyonel mutfaklarda duman yerine ısı algılama tercih edilir.

Atölye, depo, hangar, un/ahşap/tozlu üretim alanları ve kaynak atölyeleri gibi geniş hacimli alanlar.

• UniPOS IFS7000 serisi adresli paneller (IFS7001/IFS7002/IFS7004 türevleri) – UniTalk protokolü ile tam uyum.
• Adres–konvansiyonel hibrit senaryolarda üreticinin öngördüğü adaptör/arayüzlerle entegrasyon planlanabilir.
• Dikkat: FD 7120 doğrudan konvansiyonel zonlara bağlanmaz; adresli loop gerektirir.

• Adresleme tamamlandıktan sonra her dedektörü ısı test spreyi / sıcak hava ile sahada test edin.
• Alarm teyidinden sonra panelden reset edin ve normal moda dönüşü doğrulayın.
• 6–12 ay aralıklarla temizlik (basınçlı hava/yumuşak fırça) ve görsel kontrol yapın.
• Performansı sapmış (gecikmeli alarm) cihazları kalibrasyon/değişim için ayırın.

  FD 7120; adreslenebilir yapısı, EN standart uyumu ve dahili izolatörü ile profesyonel projelerde güvenilir bir ısı artış hızı algılama çözümü sunar. Projelendirme ve montajda EN 54-14 ve yerel yönetmeliklere uyun; panel yazılımında sınıf ve konum/isimlendirmeleri doğru yapılandırın.

  Teknik değerler sahaya ve panel yazılımına bağlı değişebilir. Nihai kurulum ve kabul süreçlerinde üretici teknik dokümanları ve yürürlükteki yönetmelikleri referans alın.
