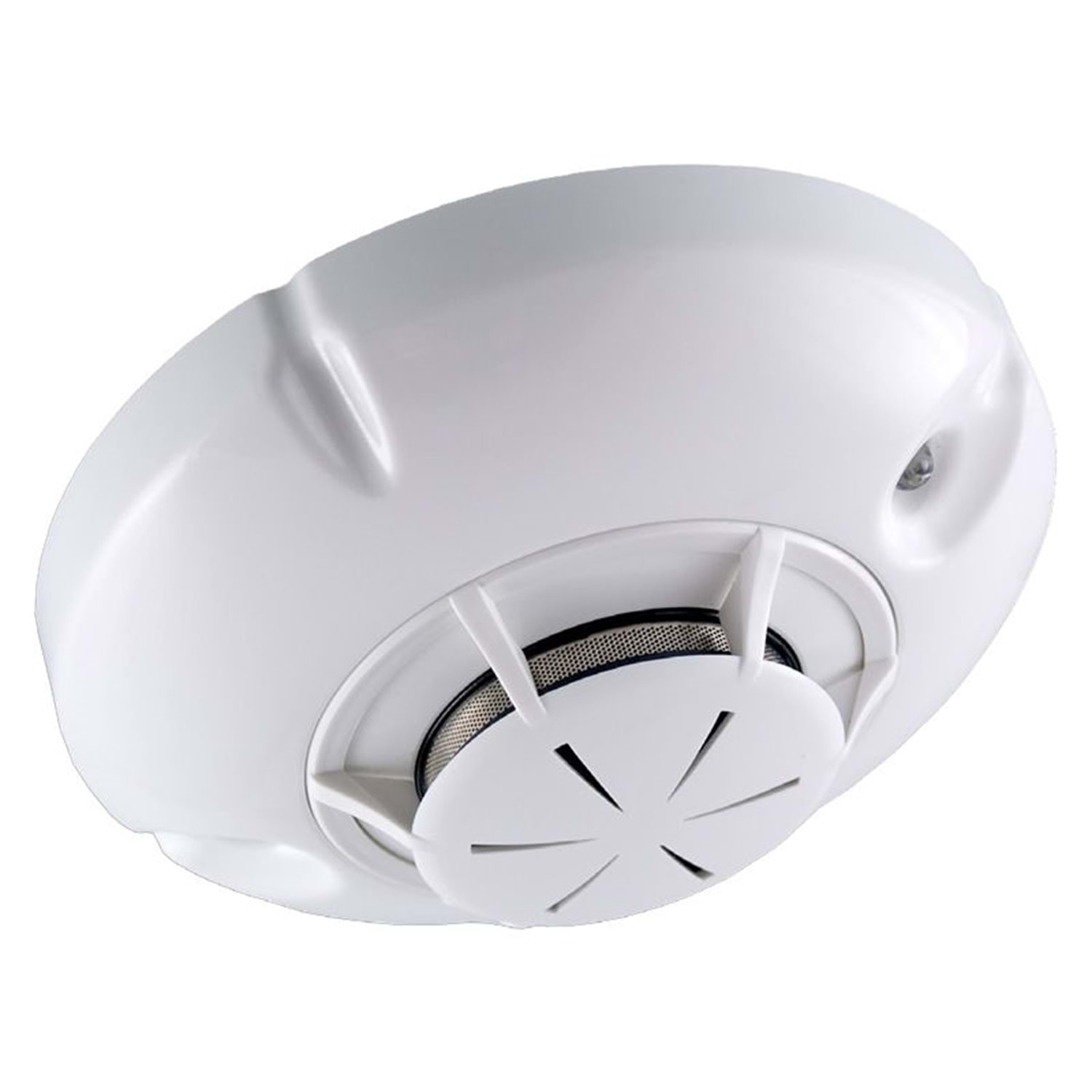

UniPOS FD 7130 İnteraktif Adresli İzolatörlü Optik Duman Dedektörü
Yangın Algılama • Adresli Dedektör UniPOS FD 7130 Adresli Optik Duman Dedektörü – Teknik Ä°nceleme ve Montaj Rehberi FD 7130; fotoelektrik (optik) prensiple dumanı erken safhada algılayan, mikroiÅlemci kontrollü, dahili kısa devre izolatörlü ve EN 54-7 uyumlu adresli bir dedektördür. Adresli mimarisi…
UniPOS FD 7130 Adresli Optik Duman Dedektörü – Teknik Ä°nceleme ve Montaj Rehberi
FD 7130; fotoelektrik (optik) prensiple dumanı erken safhada algılayan, mikroiÅlemci kontrollü, dahili kısa devre izolatörlü ve EN 54-7 uyumlu adresli bir dedektördür. Adresli mimarisi sayesinde her cihaz panel tarafından tekil olarak tanınır ve olaylarda konum bilgisiyle raporlanır.
-
Optik Algılama (Fotoelektrik): IR LED ve foto-diyotlu optik odada duman parçacıklarının ıÅıÄı saçması (Tyndall) algılanır; eÅik aÅımında panel’e alarm iletilir. YavaÅ geliÅen, tütmeli yangınlarda yüksek hassasiyet sunar.
-
MikroiÅlemci & YanlıŠAlarm Direnci: Sinyal iÅleme algoritmaları ile kirlenme/akım gürültüsü gibi etkiler bastırılır. Hassasiyet düÅük-orta-yüksek olmak üzere panelden programlanabilir.
-
Dahili Kısa Devre İzolatörü: Hat kısa devresinde arızalı segment otomatik izole edilir; sistemin geri kalanı izlemeye devam eder.
-
Kontaminasyon Telafisi: Optik odadaki toz birikimi sürekli izlenir; elektronik telafi uygulanır ve bakım eÅiÄinde uyarı üretir.
-
360° Ãift LED Gösterge: Bekleme, alarm, izolasyon ve arıza/bakım durumları kolay okunur.
| Durum | LED DavranıÅı | Açıklama |
|---|---|---|
| Bekleme | ~16 sn’de bir kısa flaÅ (2 LED) | Dedektör devrede ve izleme halinde. |
| Alarm | Sürekli kırmızı (2 LED) | Yangın algılandı; panel adresi alarm olarak gösterir. |
| Ä°zolasyon Aktif | ~1 Hz düzenli flaÅ | Hat kısa devre izolasyonu çalıÅtı; ilgili segment izole. |
| RI ÃıkıÅı Kısa Devre | ~2 Hz hızlı flaÅ | Uzaktan ihbar lambası devresinde arıza tespiti. |
| Bakım Gerekli | ~2 Hz hızlı flaÅ | Kirlilik limiti aÅıldı; temizlik planlayın (panelden arıza türünü doÄrulayın). |
-
Algılama: Optik (IR saçılımı, fotoelektrik)
-
Adresleme/HaberleÅme: Adresli, UniTalk; panelden programlanabilir konfigürasyon & hassasiyet
-
Besleme: 15–30 V DC (loop hattından)
-
Akım: Bekleme < 310 µA, Alarm ~2 mA (tipik)
-
Dahili İzolatör: Var (kısa devre segment izolasyonu)
-
Hattı/Kablo: 2 telli loop, 0.5–2.5 mm²; tercihen ekranlı yangın kablosu
-
Algılama Alanı: Ä°deal koÅullarda ~Ã15 m (≈176 m²)
-
Sıcaklık AralıÄı: −10°C ~ +55°C
-
BaÄıl Nem: 40°C’de %93 ±3’e kadar
-
Koruma Sınıfı: IP43 (iç mekân)
-
Boyutlar: Ã100 mm × 47 mm (taban dahil)
-
AÄırlık: ~0.10 kg (taban dahil)
Açık ofisler, toplantı odaları, koridorlar ve arÅivler.
Otel, hastane, okul gibi çok odalı yapılarda adresli konum bildirimiyle hızlı yönlendirme.
GeniŠholler, depolar ve otopark geçiŠalanları.
Ofis/operasyon alanları, kontrol odaları, paketleme – aÅırı tozlu proseslerde alternatif tipler düÅünün.
Veri merkezi, UPS-batarya odası, elektrik pano odaları – erken kablo izolasyon hatası tespiti.
Entegre adresli sistemli rezidanslarda daire içi/koridor uygulamaları.
-
Tavana Montaj: Duman yükseldiÄi için tavana monte edilir; duvar/köÅe mesafesi ≥ 50 cm olmalıdır.
-
Aralıklar: Tipik etkin yarıçap ~6–6.2 m; düz tavanlarda dedektörler arası ~7–8 m planlanır. Duvar mesafesi ~4–4.5 m’yi aÅmamalıdır.
-
Tavan YüksekliÄi: ~11 m’ye kadar standart; daha yüksek tavanlarda aralıkları azaltın veya beam/aspirasyon kullanın.
-
Hava Akımı: Menfez/fan çıkıÅlarından ≥ 1 m uzakta konumlandırın.
-
Engeller: Raf/bölme gölgelenmesine dikkat; her bölme için ayrı dedektör planlayın.
-
Loop Yapısı: 2 telli +/− loop; +IN/−IN giriÅ, +OUT/−OUT çıkıŠklemensleri üzerinden zincirleme baÄlanır.
-
Polarite: Adresli hatlarda polarite korunur. Kısa devrede izolatör ilgili yönü otomatik açar.
-
Adresleme: Panel üzerinden yazılımsal adres ataması (auto-learn destekli). Her adres tekil olmalıdır.
-
RI (Remote Indicator): Uzaktan ihbar LED’i için kutuplu RI çıkıÅı bulunur; kısa devre algısı mevcuttur.
-
Hat Kapasitesi: Panel loop kapasitesine uygun cihaz sayısı; uç noktalarda ≥15 V kalacak Åekilde kesit seçimi.
- DB-7100 Tabanın Sabitlenmesi: Uygun dübel/vida ile tavana sabitleyin; kilit dili boÅta kalmalı.
- Kablo BaÄlantısı: +IN/−IN panelden gelen, +OUT/−OUT devam hattı. Kullanılacaksa RI uçlarına uzaktan LED’i baÄlayın.
- Dedektör BaÅlıÄının Takılması: Ä°Åaretleri hizalayın; bastırıp saat yönünde çevirerek kilitleyin.
- Opsiyonel Kilitleme: Taban kilit pimi ile vandalizme karÅı emniyet saÄlayın.
- Adres & Konfigürasyon: Panelde öÄrenme/atama yapın; konum adını girin (örn. “1. Kat Koridor – Adres 07”).
- Enerjilendirme: Paneli besleyin; loop saÄlıklılıÄını ve arıza ekranını kontrol edin.
- Fonksiyon Testi: Onaylı duman aerosoli ile her dedektörü ayrı test edin; alarmda LED’lerin sürekli yandıÄını ve panel adresini doÄrulayın; her testten sonra reset verin.
-
Haftalık Görsel Kontrol: Toz/kir/örümcek aÄı ve mekanik gevÅeme kontrolü; LED heartbeat gözlemi.
-
Aylık Fonksiyon Testi: Rotasyonlu duman testi ile gerçek çalıÅma doÄrulaması.
-
6 Aylık Temizlik: Panelden ilgili loopu bypass edip baÅlıÄı çıkarın; optik odayı yumuÅak fırça/hava ile temizleyin; kapak tamamen kuruduktan sonra takın.
-
Yıllık Kapsamlı Kontrol: Klemens sıkılıkları, kontak temizliÄi, oksit/korozyon denetimi; adres bazlı alarm/arıza kayıt analizi.
UniPOS FD 7130; dahili izolatör, programlanabilir hassasiyet, kontaminasyon telafisi ve 360° LED’leri ile modern adresli sistem ihtiyaçlarını karÅılayan güvenilir bir optik duman dedektörüdür. DoÄru projelendirme, yerleÅim ve düzenli bakım ile ilk duman belirtilerinde hızlı ve kararlı erken uyarı saÄlar.
UniPOS FD 7130 Adresli Optik Duman Dedektörü — Derinlemesine Ä°nceleme
FD 7130; adreslenebilir, fotoelektrik algılama prensibine sahip, dahili hat izolatörlü ve EN 54-7 uyumlu bir duman dedektörüdür. 3 kademeli (düÅük/orta/yüksek) hassasiyet, 360° görünür çift LED ve DB-7100 taban ile kolay montaj özellikleri öne çıkar.
IR LED kaynak ve karÅı konumdaki fotodiyot, optik odada duman parçacıklarının ıÅıÄı saçmasını algılar; eÅik aÅıldıÄında panel yangın durumuna geçer. MikroiÅlemci kontrollü sinyal iÅleme; kirlenme ve gürültü koÅullarında kararlılık saÄlar.
DüÅük / Orta / Yüksek — panelden atanır; ortam koÅuluna göre yanlıŠalarm direnci optimize edilir.
Kısa devre segmentini otomatik izole eder; kalan hat izlemeye devam eder.
Bekleme (heartbeat), alarm, izolasyon ve RI devre arızası gibi haller görsel olarak izlenir.
-
EN 54-7 uyumlu adresli optik duman dedektörü; DB-7100 taban ile uyumlu, aletsiz sökülebilen optik oda.
-
15–30 V DC loop besleme, <310 µA bekleme akımı, ~2 mA alarm akımı (tipik).
-
IP43 koruma, −10 °C…+55 °C çalıÅma, (93 % ±3) @ 40 °C neme dayanım.
-
RI31 uzaktan ihbar LED’i için iki telli çıkıÅ; tavan üstü/kapalı mahallerde yer tespiti kolaylıÄı.
-
Ã100 × 47 mm (taban dâhil) kompakt yapı; 360° görünürlük.
| Parametre | DeÄer | Açıklama |
|---|---|---|
| Algılama Prensibi | Optik (IR saçılım) | Fotoelektrik, duman partiküllerine duyarlı |
| Hassasiyet | 3 kademe (DüÅük/Orta/Yüksek) | Panel üzerinden programlanabilir |
| Besleme | 15–30 V DC | Adresli loop hattından |
| Akım (Bekleme/Alarm) | <310 µA / ~2 mA | DüÅük bekleme akımıyla uzun hatlarda verim |
| İzolatör | Var (entegre) | Kısa devrede segment izolasyonu |
| Koruma Sınıfı | IP43 | İç mekân; su püskürmesine sınırlı dayanım |
| ÃalıÅma SıcaklıÄı | −10 °C…+55 °C | Standart iç ortam koÅulları |
| BaÄıl Nem | (93 % ±3) @ 40 °C | YoÄunlaÅmasız |
| Boyutlar / AÄırlık | Ã100 × 47 mm / ~0.10 kg | Taban dâhil |
| Taban | DB-7100 | Kilitlenebilir montaj tabanı |
| Uzak Ä°hbar | RI31 (ops.) | Ä°ki telli baÄlantı ile LED tekrarı |
| Standart | EN 54-7 | Avrupa standardı uygunluÄu |
Ofis alanları, toplantı odaları, koridor ve arÅivler — yüksek hat güvenliÄi ve adresli konum bildirimi.
Otel, hastane, okul; çok odalı yapıda noktasal alarm yeri tespiti ile hızlı müdahale.
Kontrol odaları, depo ve paketleme; aÅırı tozlu proseslerde alternatif tipler/aspirasyon düÅünülmeli.
-
Algılama yarıçapı rehberi: Duman dedektörleri için tipik tasarım yarıçapı ≈ 6.2 m kabul edilir. Duvar mesafeleri ve gerçek tavan geometrisine göre aralıklar azaltılabilir.
-
Tavana montaj: KöÅe/duvarlardan ≥ 50 cm uzaklık; menfez/fan çıkıÅlarından ≥ 1 m kaçın.
-
Engel/Gölgeleme: Yüksek raf ve bölmelerde her ada için ayrı dedektör planlayın; asma tavan üstü/yükseltilmiÅ döÅeme altı gerekli ise ayrıca koruyun.
- DB-7100 Taban: Uygun dübel/vida ile tavana sabitleyin; kilit pimi opsiyoneldir.
- Kablolama: Panelden gelen hat +IN/−IN, devam hattı +OUT/−OUT; ekranlı yangın kablosu önerilir.
- RI31 BaÄlantısı (ops.): Ä°ki telli kutuplu çıkıÅa uzaktan ihbar LED’ini baÄlayın.
- BaÅlık Montajı: Ä°Åaretleri hizalayın, bastırıp saat yönünde çevirin; kilit sesi alın.
- Adresleme: Panelde otomatik öÄrenme/manuel atama ile tekil adres ve konum adını tanımlayın.
- Devreye Alma: Enerjilendirme sonrası cihaz sayımı ve arıza ekranını kontrol edin.
- Fonksiyon Testi: Onaylı duman aerosoliyle her dedektörü ayrı test edin; her testten sonra reset verin.
Görsel kontrol, LED heartbeat, toz/örümcek aÄı gözlemi.
Rotasyonlu duman testi; sonuçları kayıt altına alın.
Optik odanın yumuÅak fırça/hava ile temizliÄi; tamamen kuruduktan sonra montaj.
Hayır. Enerji ve haberleÅme adresli loop hattından saÄlanır.
IFS7000 serisi panel üzerinden cihaz konfigürasyonundan düÅük/orta/yüksek profiller atanır.
Dedektör baÅlıÄının görünmediÄi yerler (asma tavan üstü, kilitli odalar) için uzaktan ihbar LED’i önerilir.
AÅırı buhar/dumanlı veya çok tozlu alanlarda optik yerine ısı/aspirasyon çözümlerini deÄerlendirin.
