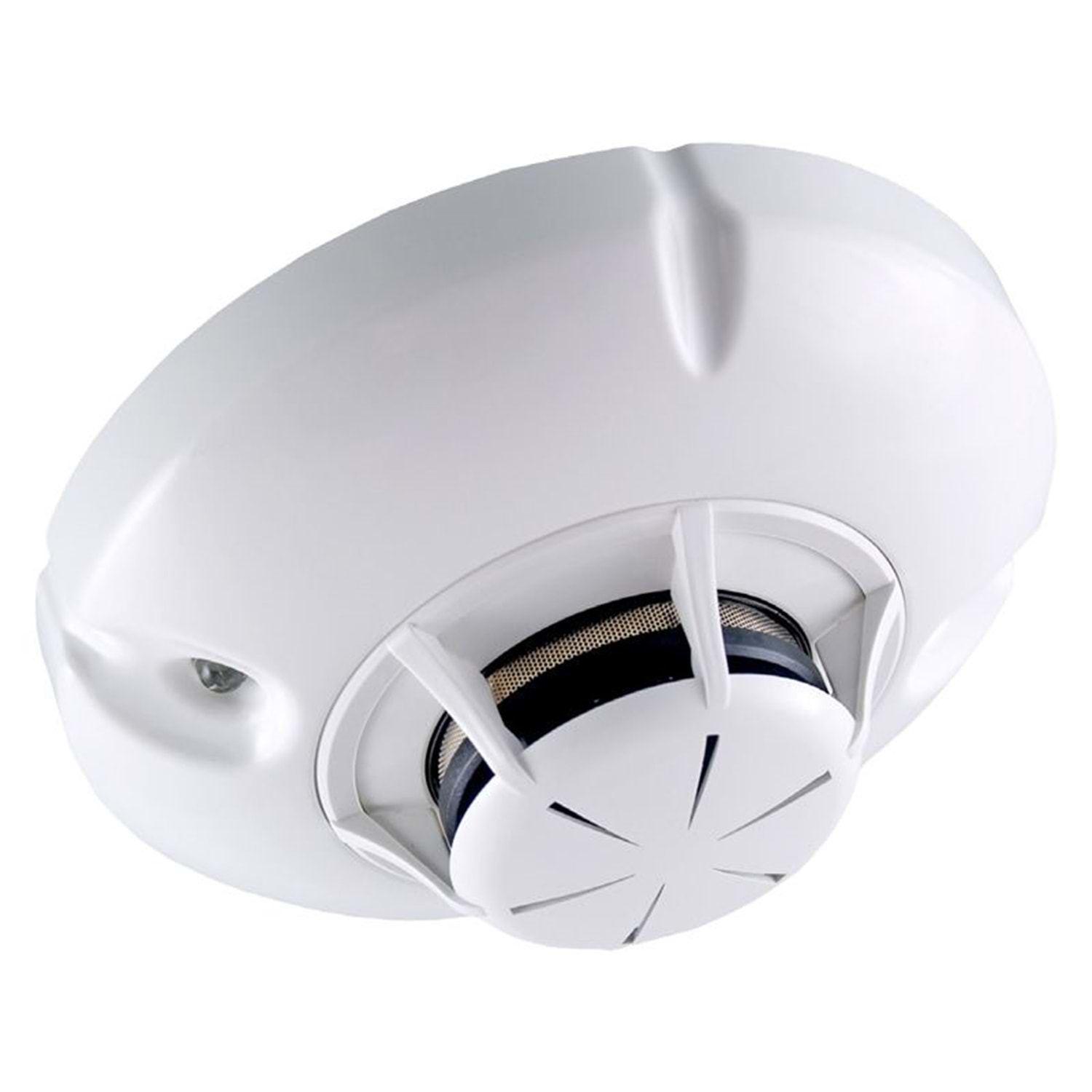

UniPOS FD 7160 Kombine Duman + Isı Dedektörü

İnteraktif adresli; optik duman + ısı algılama, dahili kısa devre izolatörü, EN54 uyumlu – montajcılar için eksiksiz teknik rehber

Genel Bakış & Öne Çıkanlar

Algılama

Optik duman (Tyndall) + ısı (A1R/A2R/BR) bir arada. Yavaş dumanlı ve hızlı alevli yangınlara erken tepki.

Kombine sensörErken uyarı

Bağlantı

Adresli 2 telli loop hattı. Tipik akım: bekleme ~300 μA, alarm ~2 mA. DB-7100 taban ile montaj.

Adresli loopDB-7100

İzolatör

Dahili kısa devre izolatörü; arızalı bölgeyi izole ederek hattın geri kalanının çalışmasını sürdürür.

Kesintiye dayanım

Standartlar

EN54-5 (ısı), EN54-7 (duman), EN54-17 (izolatör). IP43 koruma, −10…+55 °C, %93 neme kadar çalışma.

EN54IP43

Boyut & Malzeme

ABS gövde – Ø100 mm × 52 mm. Montaj dahil ~100 g; tavanda ekstra yük oluşturmaz.

Kompakt

LED Göstergeler

360° görülebilen çift kırmızı LED: beklemede periyodik flaş, alarmda sürekli kırmızı, izolatör/arızada özel ritim.

360° görünürlük

Kapsama: ideal koşullarda ≤10 m detektör aralığı, ≤8 m tavan yüksekliği. Güvenli tasarım için ≤5 m yarıçap (~78 m²) esas alın.

Nedir & Nasıl Çalışır Algılama Teknolojisi Montaj & Bağlantı Uyumlu Paneller Adresleme LED & Test Standartlar Kullanım Alanları Yerleşim & Adet Bakım

FD 7160 Nedir? Farkı & Avantajları

FD 7160, tek gövdede optik duman ve ısı algılamayı birleştiren interaktif adresli kombine dedektördür. Hem dumanlı yavaş gelişen yangınlara hem de hızlı ısı artışı gösteren alevli yangınlara karşı duyarlıdır.

Normal duman dedektörüne göre: Sadece duman değil, hızlı ısı artışına da tepki vererek farklı yangın tiplerini kapsar.
Normal ısı dedektörüne göre: Dumanı da izlediği için erken uyarı süresi kısalır; koruma kapsamı genişler.
Avantaj: Tek cihazla çift algılama, dahili izolatör ile hat sürekliliği, programlanabilir hassasiyetlerle yanlış alarm riskinin azaltılması.

Algılama Teknolojisi & Çalışma Prensibi

Optik Duman (Tyndall)

Duman odacığına giren parçacıklar kızılötesi ışını saçılıma uğratır; alıcı sensör eşik aşıldığında alarm verir. Düşük/Orta/Yüksek hassasiyet panelden seçilebilir.

Isı Algılama

Termistör üzerinden hızlı sıcaklık artışı (R) ve/veya sabit eşik izlenir. EN54-5 sınıfları: A1R (~58 °C + rate-of-rise), A2R (~72 °C + R), BR (daha yüksek eşik).

Programlanabilir Profiller

Tozlu alanlarda düşük duman hassasiyeti veya yalnız ısı modu; ofis/arşivlerde yüksek duman + A1R ile erken uyarı.

Uyumlu Kontrol Panelleri

FD 7160, UniPOS 7000M serisi adresli panellerle (ör. IFS-7002/1, IFS-7002/2, IFS-7002/4) ve DB-7100 adresli tabanla tam uyumludur. Besleme ve haberleşme, panelin adresli 2 telli loop hattı üzerinden sağlanır.

Montaj & Bağlantı Detayları

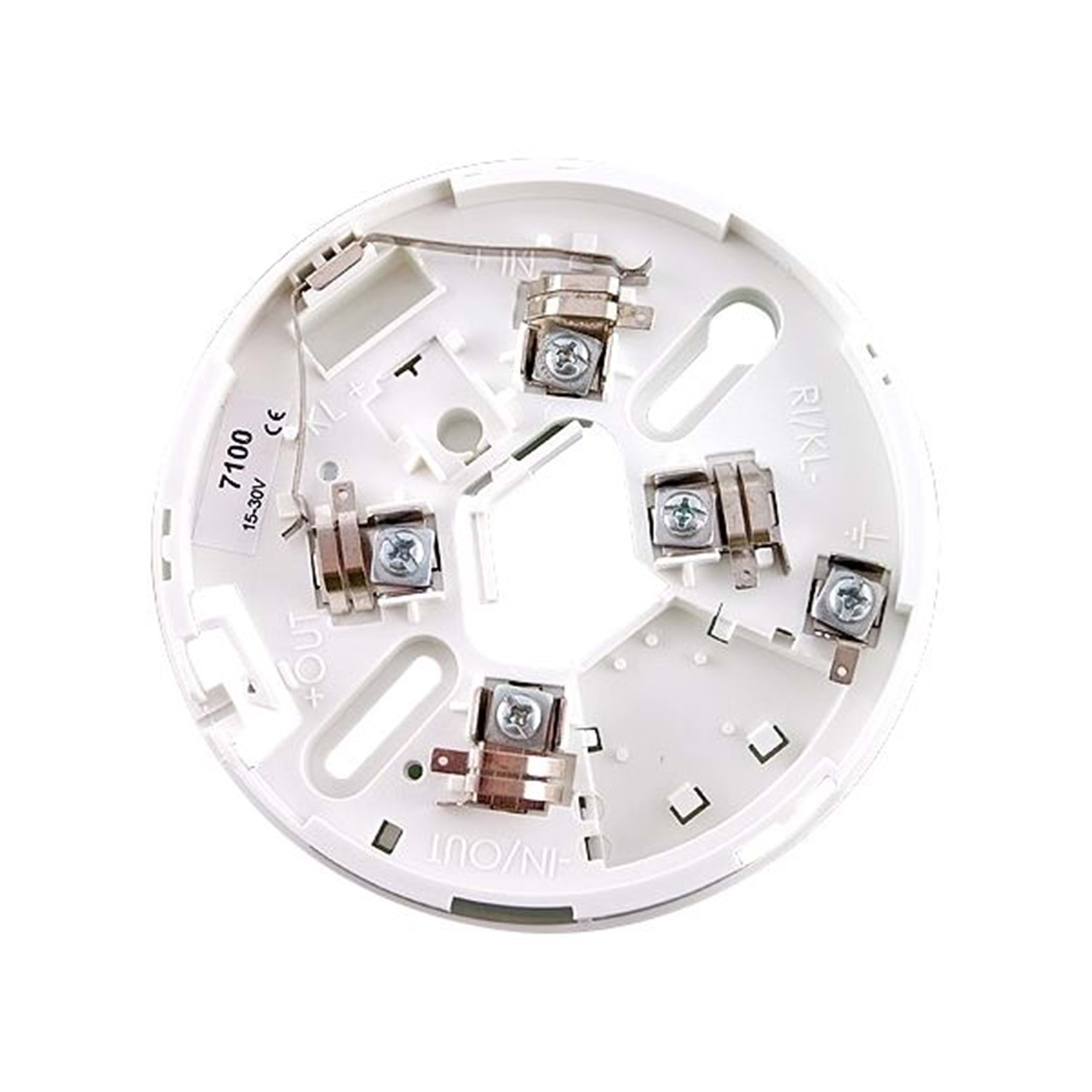

Fiziksel Montaj

DB-7100 tabanı tavana sabitleyin; dübel & vidalarla sağlamlaştırın.
Dedektörü tabana oturtup saat yönünde çeyrek tur çevirerek kilitleyin.
İsteğe bağlı anti-sökme kilidini aktif edebilirsiniz.

Kablolama

IN/OUT (+/−) terminallerine loop girişi/çıkışı.
Polarite tutarlılığına dikkat: tüm cihazlarda + aynı iletkende.
RI/KL uçları: harici uzaktan gösterge LED’i bağlanabilir.
Klemensleri sıkılayın; mümkünse kablo yüksüğü kullanın.

İzolatör & Loop Sürekliliği

Hattaki kısa devrede izolatör arızalı bölgeyi otomatik yalıtır; geri kalan cihazlar çalışır.

Tavan köşeleri ve yoğun hava üfleyen menfezlerden kaçının; duvarlardan ≥0,5 m içeri yerleşim yapın.

Adresleme Yöntemi & Programlama

Adres ataması panelin devreye alma modunda otomatik veya yazılım üzerinden yapılır; DIP anahtar yoktur.
Her dedektöre konum isimlendirmesi yapın (örn. “1. Kat Açık Ofis – D5”).
Duman hassasiyeti (düşük/orta/yüksek) ve ısı sınıfı (A1R, A2R, BR) panelden seçilir.
Eşikler EN54 kurallarına göre ön tanımlıdır; projeye uygun profili seçin.

LED Göstergeler & Test Fonksiyonları

Durum	LED Davranışı	Açıklama
Bekleme	12–16 sn’de bir kısa flaş	Cihaz çalışır durumda, haberleşiyor.
Alarm	Sürekli kırmızı	Panelde ilgili adres “ALARM”.
İzolatör aktif	~1 Hz ritmik yanıp sönme	Hattın arızalı bölgesi izole edildi.
Arıza/Kirlilik	~2 Hz uyarı	Bakım/temizlik veya bağlantı kontrolü gerekir.

Duman Testi

Uygun smoke-tester/aerosol ile 30–50 cm’den kısa püskürtme; 20–30 sn içinde alarm beklenir.

Isı Testi

Düşük güçlü sıcak hava cihazı ile kısa süreli ısıtma; 30–40 sn içinde alarm beklenir.

Panel Reset

Her test sonrası panelden reset verin; LED’ler bekleme moduna dönmelidir.

Sertifikalar & Standartlar

EN54-5: Isı dedektörleri performans kriterleri (A1R, A2R, BR profilleri).
EN54-7: Duman dedektörleri performans kriterleri.
EN54-17: Hat izolatörleri.
IP43: Düşey düşen su damlalarına karşı koruma, iç ortam kullanımı.
Çevresel: −10…+55 °C, bağıl nem %93’e kadar (yoğuşmasız).

Kullanım Alanları (Oteller, Ofisler, Fabrikalar vb.)

Adresli sistem kullanılan ofisler, oteller, AVM’ler, hastaneler, okullar, depolar, konut projeleri ve endüstriyel tesisler. Tozlu/buharlı mahallerde yalnız ısı modu tercih edilebilir.

Dedektör Yerleşimi & Kaç m²’de Kaçar Adet?

Temel Kurallar

Tavandan ≤0,6 m aşağı (ısı için ≤0,15 m).
Duvar/köşelerden ≥0,5 m içeride.
Detektörler arası ≤10 m; güvenli tasarım için ≤8 m önerilir.
Herhangi bir noktanın en yakın dedektöre yatay uzaklığı ≤5 m.

Kapsama & Örnek Hesap

Güvenli yarıçap ≈5 m → alan ≈78 m²/dedektör (ideal koşullarda, ≤8 m tavan).

Alan (m²)	Önerilen adet*
≤ 78	1
79 – 156	2
157 – 234	3
235 – 312	4
313 – 390	5

*Yerleşimde kirişler/raf sistemleri, hava akımları ve oda geometrisi dikkate alınmalı; EN54-14’e göre son kontroller yapılmalıdır.

Koridor & Özel Durumlar

Koridorlarda uçlardan ≤5 m, aralarında ≤10 m olacak şekilde yerleştirin.
Eğimli/tavan mahyalarında üst noktalara yakın konumlandırın.
Gizli tavan boşluklarında RI (uzaktan gösterge) kullanımı önerilir.

Bakım, Temizlik & Garanti

Optik odacıkta toz/kirlilik izlenir; panel uyarısı alınırsa temizlik yapın.
6 ayda bir basınçlı hava/yumuşak fırça ile temizlik; gerekirse nemli bezle silip kurutun.
Termistör bölgesini nazikçe tozdan arındırın.
Tipik garanti: 36 ay (kullanım hataları hariç).

Özet Avantajlar

Erken ve Güvenilir Algılama

Duman + ısı kombinasyonu farklı yangın tiplerine hızlı tepki verir.

Hatta Süreklilik

Dahili izolatör ile kısa devrelerde bile sistem çalışmaya devam eder.

Esnek Programlama

Hassasiyet ve ısı sınıfı panelden ayarlanır; yanlış alarmlar azaltılır.

Toplam Maliyet Avantajı

Tek cihazla iki dedektör ihtiyacını azaltır; stok ve montaj kolaylığı sağlar.

Not: Teknik veriler üretici dokümanlarına dayalıdır. Proje tasarımında her zaman EN54-14 ve yerel mevzuata uyunuz; yerleşim ve adetler saha koşullarına göre revize edilmelidir.
