Bu sayfada UniPOS markasına ait FD 7201 konvansiyonel hat adresleme adaptörü, FD7120 interaktif adresli ısı artış dedektörü ve DB 7100A adresli dedektör tabanı teknik olarak ele alınır. Her bölümde öne çıkan teknik veriler, uygulama senaryoları, montaj adımları ve standart uyumlulukları bulabilirsiniz.

•   FD 7201M: standart konvansiyonel zon arayüzü
•   FD 7201S: gövdeye entegre ısı artış sensörü (FD7120 sınıfı)
•   Durum LED’leri: Normal (periyodik flaş), Alarm (kırmızı sabit), Arıza/İzolasyon (sarı flaş)

  Akım izleme ile durum analizi

Konvansiyonel zon üzerinden akan akımı sürekli ölçer. Dedektör alarmında hat akımı yükselir ve modül bunu adresli yangın olayına çevirerek panele iletir. Kopuk/kısa devre gibi arızaları da eşiklere göre ayırt eder.

  FD 7201S’de yerleşik algılama

FD 7201S modelinde entegre ısı artış sensörü ilave bir algılama noktası sağlar; ortamda hızlı sıcaklık yükselişi veya eşik aşımı varsa modül doğrudan alarm üretir.

•   Mevcut konvansiyonel hatların adresli sisteme entegrasyonu
•   Bölgesel uygulamalar: Beam/alev gibi konvansiyonel özel dedektörleri adresli loop’a dahil etme
•   Endüstriyel alanlar: Ex-proof/özel tip konvansiyonel sensör ihtiyacı olan zorlu bölgeler
•   Otel/Ofis/Hastane: Otopark, depo gibi ikincil mahallerin adresli sisteme bağlanması
•   Geçici yapılar: Fuar, modüler bina zonlarının ana sisteme geçici entegrasyonu

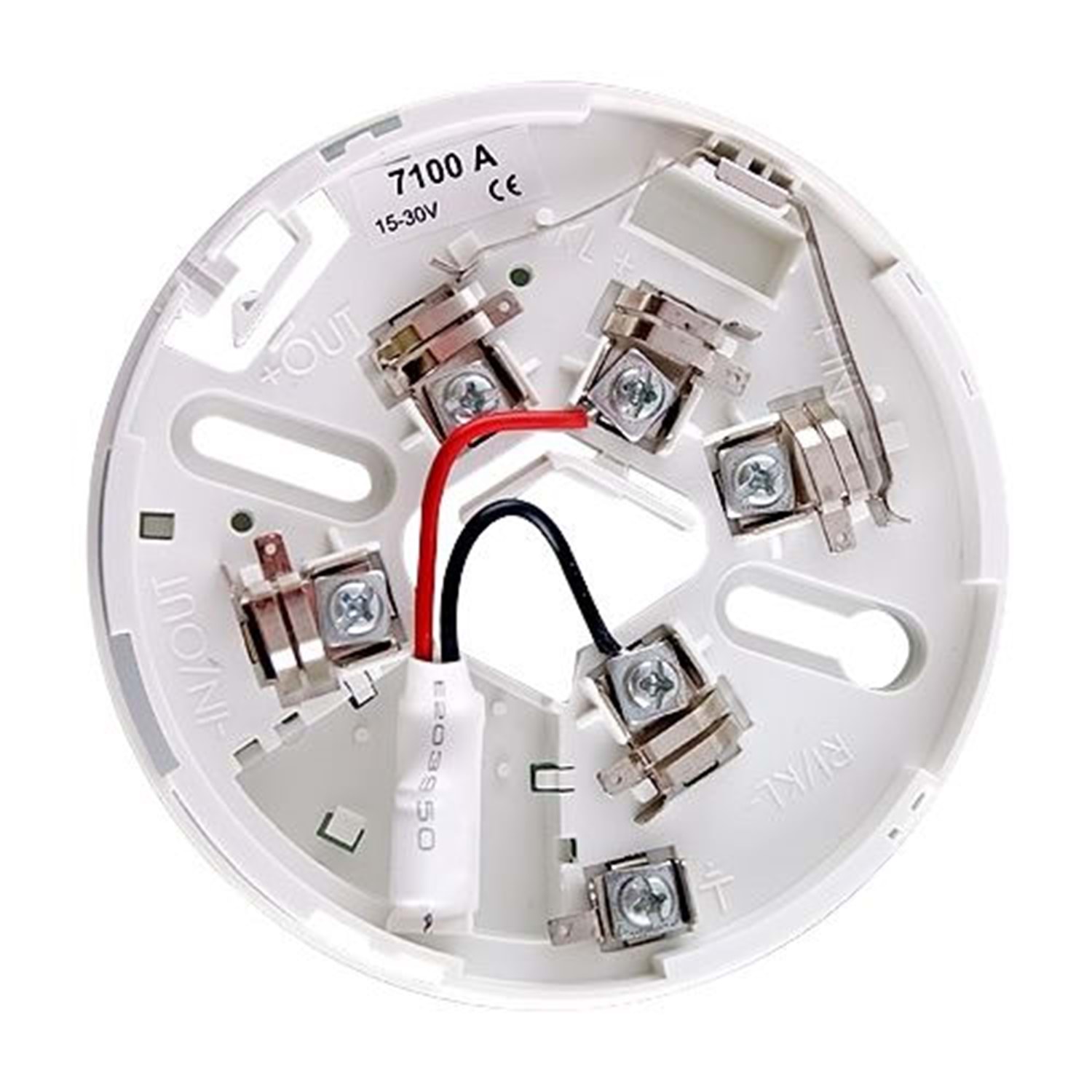

1. DB 7100A tabanı tavana sabitleyin (FD 7201S için).
2. Adresli loop IN/OUT uçlarına; konvansiyonel zon kablolarını modül terminallerine bağlayın. (Konvansiyonel hat sonuna uygun EOL elemanını koyun.)
3. Modülü tabana oturtup kilitleyin; panelden cihaz adresini tanımlayın.
4. Zondaki en az bir dedektörü test aerosolü/ısı ile 2 kez tetikleyerek alarm iletimini doğrulayın; reset ve arıza senaryolarını kontrol edin.

•   Panel uyumu: UniPOS IFS7000 serisi (IFS-7002/1-/2-/4 vb.)
•   Standartlar: EN54-18 (arayüz modülleri), EN54-17 (izolatör). FD 7201S’nin entegre ısı algılaması EN54-5 kapsamındadır.
•   CE uygunluğu; sistem bütünlüğü için EN54-13 mimarisi.

  Mikroişlemci, sensör sıcaklığındaki artış hızını ve mutlak eşik değerini birlikte değerlendirir.

•   Rate-of-Rise: Kısa sürede yüksek eğimli sıcaklık artışı → Erken alarm
•   Sabit eşik: Yavaş yükselişte bile sınıf eşiği (örn. A1R ≈ 58 °C) aşılırsa alarm
•   İzolatör: Loop kısa devresinde kesintisiz işletim için arızalı kesimin izolasyonu

•   Mutfak/Yemekhane: Buhar/yağ partikülünde yanlış alarm riskine karşı ısı algılama
•   Kazan/Jeneratör odaları: Yüksek temel sıcaklık → A2R/BR sınıfı önerilir
•   Kapalı otoparklar: Dumanın seyrelmesi ve egzoz etkilerine karşı ısı artış algısı
•   Depolar: Yüksek tavanlı alanlarda alevli yangına hızlı tepki
•   Elektrik pano/UPS odaları: Hızlı ısınma senaryolarında etkin algılama

1. DB 7100A tabanı uygun noktaya sabitleyin (duvardan ≥ 50 cm, tavanın en yüksek bölgesi).
2. Loop IN/OUT uçlarını bağlayın; gerekiyorsa remote indicator (R/I) hattını ekleyin.
3. Dedektörü tabana oturtup çevirerek kilitleyin; panelden adres/isim atayın.
4. Isı test cihazı ile yerinde işlev testi yapın; LED ve panel alarmını doğrulayın.

•   Panel uyumu: UniPOS IFS7000 serisi loop (UniTALK)
•   Standartlar: EN54-5 (Isı dedektörleri), EN54-17 (izolatör)
•   CE uygunluğu. Sistem bütünlüğü: EN54-13 mimarisi.

•   Kablo kesiti 0.5–2.5 mm²; klemensleri gevşek bırakmayın.
•   Ekranlı kablo kullanıyorsanız ekranı panel tarafında topraklayın.
•   Kilitleme tırnağını etkinleştirerek yetkisiz sökümü önleyin.
•   Harici ihbar lambası gerekiyorsa R/I uçlarını kullanın.

FD 7201 (M/S), FD7120 ve DB 7100A; UniPOS adresli sistemin 7000 serisi panelleriyle uyumludur.

•   IFS-7002/1 – 1 loop
•   IFS-7002/2 – 2 loop
•   IFS-7002/4 – 4 loop
•   Benzer protokole sahip diğer IFS7000 varyantları ile de çalışır (UniTALK).

•   Azami montaj yüksekliği: ~11 m (ortam ve sınıfa bağlı)
•   Tipik koruma alanı: 50–60 m² / dedektör
•   Tipik aralık: 7–8 m merkezler arası; duvardan ≥ 0.5 m
•   Sınıf seçimi: A1R genel alanlar • A2R/BR yüksek ısılı mahaller

  Atölye: 20 m × 30 m = 600 m², tavan 6 m, orta düzey hava akımı.

•   600 m² / 55 m² ≈ 11–12 adet FD7120 önerilir.
•   Izgara yerleşim: ~7.5 m aralıklarla; duvar payları korunarak.
•   Isı kaynaklarına çok yakın montajdan kaçının (≥ 1.5 m).

•   FD 7201 zonunda EOL değerini üretici şemasına göre seçin.
•   Konvansiyonel zon kablosu ile adresli loop’u aynı demette taşımayın.
•   İzolatörlü topoloji planlayın; arıza etkisini sınırlar.
•   Bakımda klemensleri tork kontrollü sıkın; gevşeklik en sık arıza sebebidir.
